答案先汇总如下：

题号	答案
03	0101 0100，按选项选对应这一项
04	D，C0H
05	D，1100 1010
06	C，CB8H
07	C，74H, DDH
08	C
09	A
10	C，r₁ × r₂
11	B
12	B，01
13	C0 ⊕ C1 = 1，即二者一个有进位、一个无进位时溢出

下面逐题讲。

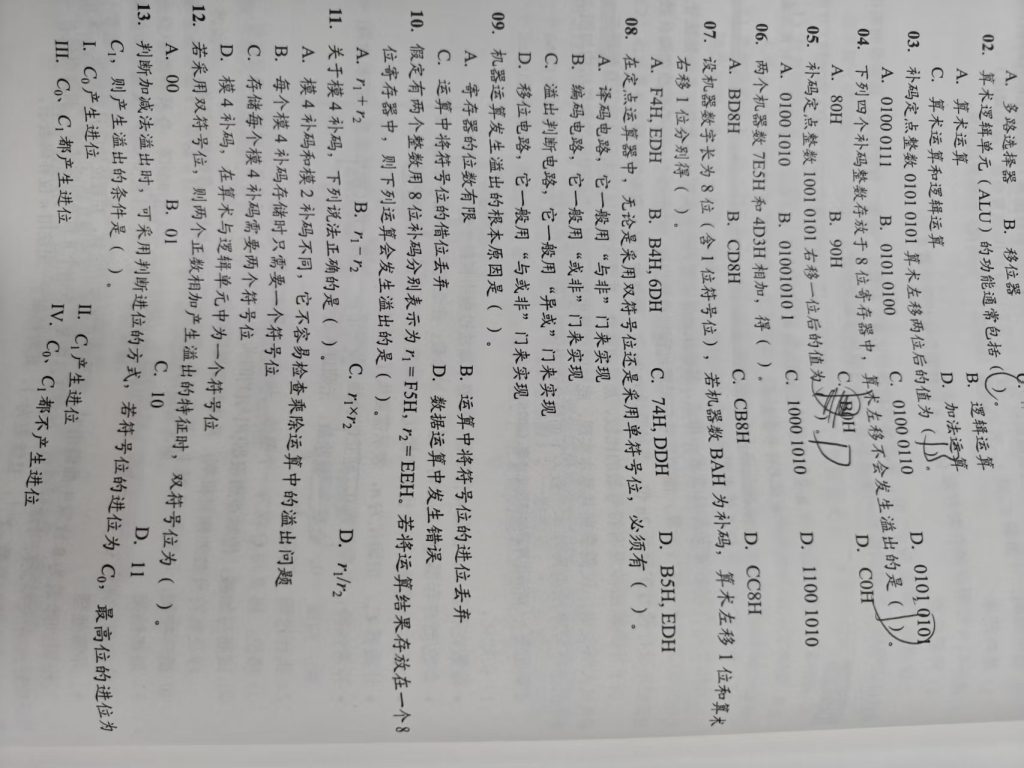

03 题：补码定点整数算术左移两位

题目是：

0101 0101 算术左移两位。

补码的算术左移，在位形操作上可以按“整体左移，低位补 0”处理。也就是：

0101 0101 左移 1 位 -> 1010 1010
1010 1010 左移 1 位 -> 0101 0100

所以寄存器中的结果位形是：

0101 0100

但这里要注意一个考研易错点：0101 0101 是正数，十进制为 85。左移两位本质上相当于乘以 4，应得到 340，而 8 位补码整数范围是：

-128 ~ +127

所以数学结果已经超出范围。也就是说，题目若只问“左移后的机器位形”，结果是 0101 0100；若问“是否溢出”，则发生溢出。

04 题：算术左移不会发生溢出的是哪一个

判断补码左移一位是否溢出，最快方法是看左移前最高两位是否相同。

对于 8 位补码：

若符号位和最高数值位相同，左移一位不溢出；
若符号位和最高数值位不同，左移一位溢出。

逐个看：

80H = 1000 0000，最高两位是 10，溢出
90H = 1001 0000，最高两位是 10，溢出
B0H = 1011 0000，最高两位是 10，溢出
C0H = 1100 0000，最高两位是 11，不溢出

所以答案是：

D. C0H

这类题不要先转十进制，直接看最高两位最快。

05 题：补码定点整数右移一位

题目是：

1001 0101 右移一位

补码算术右移的规则是：高位补符号位，低位移出。

原数最高位是 1，说明是负数，所以右移时左边补 1：

1001 0101
右移一位
1100 1010

所以答案是：

D. 1100 1010

补码右移题的关键是：不是左边补 0，而是补符号位。

06 题：两个十六进制机器数相加

题目是：

7E5H + 4D3H

直接按十六进制加法算：

    7 E 5
+   4 D 3
-----------
    C B 8

具体过程：

5 + 3 = 8

E + D = 14 + 13 = 27
27 = 1B，所以本位写 B，向高位进 1

7 + 4 + 1 = C

所以结果是：

CB8H

答案是：

C

07 题：BAH 的算术左移和算术右移

题目给出机器数字长为 8 位，机器数 BAH 为补码。

先把 BAH 转成二进制：

B = 1011
A = 1010

BAH = 1011 1010

算术左移 1 位：整体左移，低位补 0：

1011 1010 左移 1 位 -> 0111 0100

0111 0100 转十六进制：

0111 = 7
0100 = 4

所以是 74H

算术右移 1 位：高位补符号位。原数符号位是 1，所以左边补 1：

1011 1010 右移 1 位 -> 1101 1101

1101 1101 转十六进制：

1101 = D
1101 = D

所以是 DDH

所以答案是：

74H, DDH

选：

C

这里也有一个易错点：BAH 是负数，左移后变成了 74H，符号变了，所以这个左移结果实际上已经溢出。但题目问的是“移位后分别得什么位形”，所以仍按机器移位结果选 74H, DDH。

08 题：定点运算器中必须有什么电路

题目问：无论采用双符号位还是单符号位，必须有什么？

答案是：

溢出判断电路

单符号位补码加减法可以用进位关系判断溢出；双符号位补码可以用两个符号位是否相同判断溢出。这些判断本质上常用异或逻辑实现。

所以答案是：

C. 溢出判断电路，它一般用“异或”门来实现

09 题：机器运算产生溢出的根本原因

溢出的根本原因不是“符号位进位丢弃”，也不是“运算发生错误”，而是：

机器字长有限，能表示的数值范围有限。

例如 8 位补码只能表示：

-128 ~ +127

如果实际数学结果超过这个范围，就会溢出。

所以答案是：

A. 寄存器的位数有限

10 题：判断哪个运算会溢出

题目给出：

r₁ = F5H
r₂ = EEH

都是 8 位补码。

先转成十进制。

F5H 是负数，因为最高位为 1。可以用“无符号值 – 256”：

F5H = 245
245 - 256 = -11

所以 r₁ = -11

EEH：

EEH = 238
238 - 256 = -18

所以 r₂ = -18

8 位补码范围是：

-128 ~ +127

逐项判断：

A. r₁ + r₂ = -11 + (-18) = -29，不溢出

B. r₁ - r₂ = -11 - (-18) = 7，不溢出

C. r₁ × r₂ = (-11) × (-18) = 198，超过 +127，溢出

D. r₁ / r₂ = (-11) / (-18)，结果不可能超出 8 位补码范围

所以答案是：

C. r₁ × r₂

这种题的关键是先把十六进制补码转成真值，再看结果是否超出表示范围。

11 题：关于模 4 补码

模 4 补码也叫变形补码，常见特点是使用双符号位来判断溢出。

合法的双符号位状态是：

00：正数
11：负数

发生溢出时：

01：正溢出
10：负溢出

但存储时不一定真的保存两个符号位。因为没有溢出时，两个符号位必然相同，所以存储每个模 4 补码时只需要保存一个符号位；进入运算器运算时再扩展成双符号位即可。

所以正确说法是：

B. 每个模 4 补码存储时只需要一个符号位

易错点在于：模 4 补码“运算时用双符号位”，但“存储时只需一个符号位”。不要把这两个场景混在一起。

12 题：双符号位下两个正数相加溢出的特征

双符号位补码中：

00 表示正数
11 表示负数
01 表示正溢出
10 表示负溢出

两个正数相加，如果发生溢出，一定是结果太大，超过最大正数范围，因此是正溢出。

正溢出的双符号位特征是：

01

所以答案是：

B. 01

13 题：用进位判断加减法溢出

题目说：

符号位的进位为 C0
最高位的进位为 C1

这里的考点是补码加减法溢出的进位判断法。

结论是：

C0 和 C1 不同，则溢出；
C0 和 C1 相同，则不溢出。

也就是：

C0 ⊕ C1 = 1 时溢出

具体说：

C0 = 1，C1 = 0，溢出
C0 = 0，C1 = 1，溢出
C0 = 1，C1 = 1，不溢出
C0 = 0，C1 = 0，不溢出

所以第 13 题不能简单理解成“有进位就溢出”。补码运算中，最高进位被丢弃是正常现象。真正判断溢出的标准是：

符号位进位和最高数值位进位是否不同。

因此本题答案应表述为：

C0、C1 一个产生进位，一个不产生进位。

也就是只满足 I 或只满足 II 的互斥情况；III 和 IV 都不溢出。

答案汇总：

题号	答案
16	D，约 100 个周期
17	D，I、II、III 都正确
18	B，0100 0101, 1101 1001, 1
19	A，1, 1
20	C，DAH, 0
21	A，8CH, 1
22	A，CF, 王道

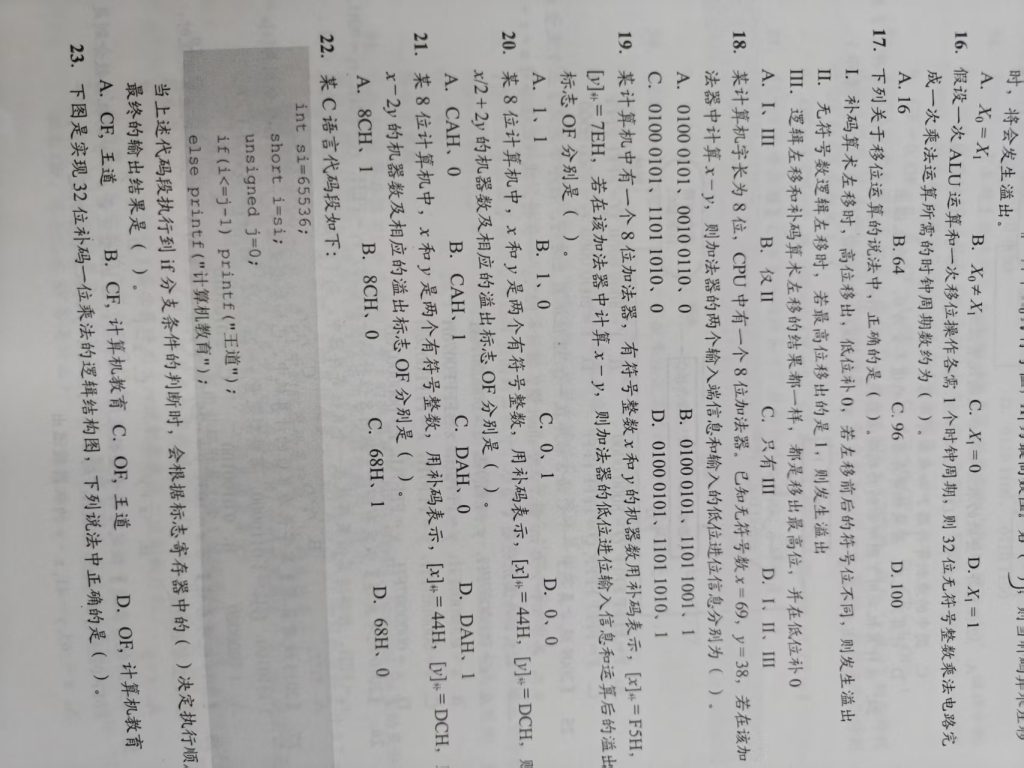

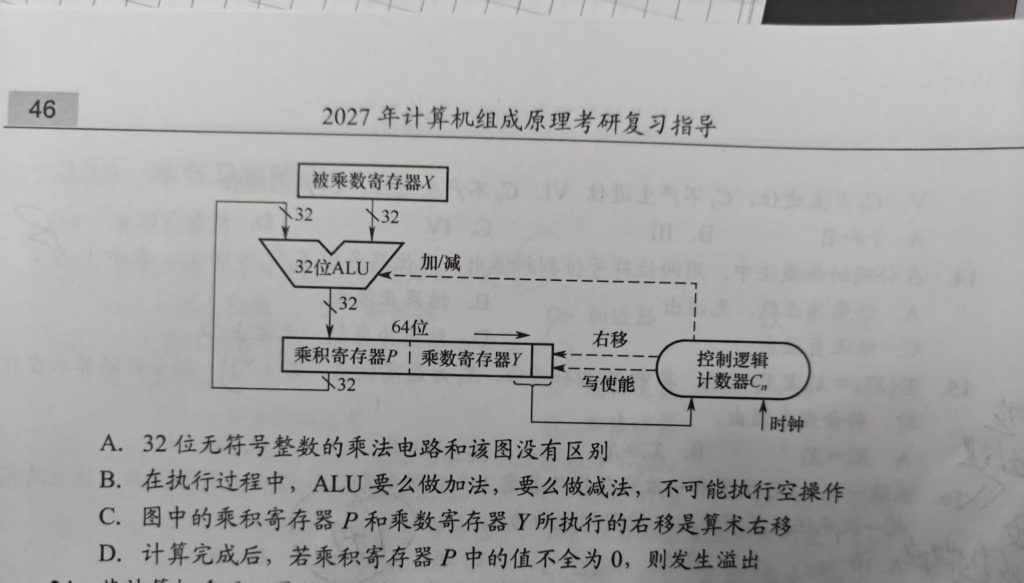

16 题：32 位无符号整数乘法需要多少周期

这题考的是最基本的“移位加法乘法器”。

对于 32 位无符号数乘法，通常要对乘数的 32 位逐位处理。每一轮大致包括：

判断乘数最低位
需要时进行一次加法
被乘数左移一位
乘数右移一位

题目说一次 ALU 运算和一次移位操作各需要 1 个时钟周期。按照基础乘法器模型，每轮约需要：

1 次 ALU 运算 + 2 次移位操作 = 3 个周期

一共 32 轮，所以：

32 × 3 = 96 个周期

由于题目问“约为”，所以选最接近的：

D. 100

这题容易错选 64。如果按“每轮一次加法 + 一次合并移位”理解，会得到 32 × 2 = 64。但本题选项中同时给出 96 和 100，并且问“约为”，明显是按基础移位加法乘法器的“三步法”理解，即约 100 个周期。

17 题：关于移位运算的判断

题目判断三个说法。

I：补码算术左移时，高位移出，低位补 0。若左移前后的符号位不同，则发生溢出。

这个说法正确。补码算术左移本质上相当于乘以 2。左移后如果符号位发生变化，说明结果超出补码可表示范围，发生溢出。

II：无符号数逻辑左移时，若最高位移出的是 1，则发生溢出。

这个说法也正确。无符号数左移相当于乘以 2，如果最高位移出的是 1，说明原来的高位有效信息被丢失，结果超过机器字长可表示范围。

III：逻辑左移和补码算术左移的结果都一样，都是移出最高位，并在低位补 0。

这个说法也正确。注意这里说的是“移位后的位形结果一样”。逻辑左移和补码算术左移在操作形式上都是：

高位移出，低位补 0

区别主要在于解释方式和溢出判断，而不是位移操作本身。

所以答案是：

D. I、II、III

18 题：用 8 位加法器计算无符号数 x – y

题目给出：

x = 69
y = 38

要求在 8 位加法器中计算 x - y，问两个输入端信息和低位进位信息分别是什么。

先把 x、y 转成 8 位二进制：

x = 69 = 0100 0101
y = 38 = 0010 0110

加法器本身只会做加法，要实现减法，一般用：

x - y = x + y 的按位取反 + 1

所以第二个输入端不是直接输入 y，而是输入 y 的按位取反：

y        = 0010 0110
按位取反 = 1101 1001

低位进位输入为 1，用来完成“加 1”。

因此加法器输入应为：

第一个输入端：0100 0101
第二个输入端：1101 1001
低位进位：1

答案是：

B. 0100 0101, 1101 1001, 1

这里容易错选 1101 1010, 0。因为 1101 1010 是 -y 的补码形式，和 按位取反 + 1 的结果一样。但题目问的是“加法器的两个输入端信息和输入的低位进位信息”，标准减法器结构是第二输入端取反，低位进位置 1，所以应选 B。

19 题：补码表示下计算 x – y 的低位进位和 OF

题目给出：

[x]补 = F5H
[y]补 = 7EH

先把它们转成真值。

F5H 是 8 位补码，最高位为 1，是负数：

F5H = 245
245 - 256 = -11

所以 x = -11

7EH 最高位为 0，是正数：

7EH = 126

所以 y = 126

计算：

x - y = -11 - 126 = -137

8 位补码的表示范围是：

-128 ~ +127

-137 小于 -128，所以发生溢出，OF = 1。

再看低位进位输入。加法器计算减法时：

x - y = x + y 的按位取反 + 1

所以低位进位输入为：

1

因此答案是：

A. 1, 1

用机器数验证一下：

x      = F5H = 1111 0101
y      = 7EH = 0111 1110
~y     = 81H = 1000 0001
Cin    = 1

F5H + 81H + 1 = 177H
取低 8 位 = 77H

77H 是正数，但真实结果应是负数 -137，符号错误，说明确实溢出。

20 题：计算 x/2 + 2y 的机器数和 OF

题目给出：

[x]补 = 44H
[y]补 = DCH

先求真值。

44H = 0100 0100 = 68

DCH 最高位为 1，是负数：

DCH = 220
220 - 256 = -36

所以 y = -36

计算表达式：

x/2 + 2y
= 68/2 + 2 × (-36)
= 34 - 72
= -38

-38 在 8 位补码范围 -128 ~ +127 内，所以：

OF = 0

再把 -38 转为 8 位补码：

38 = 0010 0110
-38 的补码 = 1101 1010 = DAH

所以答案是：

C. DAH, 0

也可以直接用移位做：

x = 44H = 0100 0100
x/2：算术右移一位 -> 0010 0010 = 22H

y = DCH = 1101 1100
2y：算术左移一位 -> 1011 1000 = B8H

22H + B8H = DAH

结果为 DAH，且没有溢出。

21 题：计算 x – 2y 的机器数和 OF

题目仍然是：

[x]补 = 44H
[y]补 = DCH

由上一题可知：

x = 68
y = -36
2y = -72

所以：

x - 2y
= 68 - (-72)
= 140

但是 8 位补码范围是：

-128 ~ +127

140 超过最大正数 127，所以发生正溢出：

OF = 1

再看机器结果。先求 2y：

y = DCH = 1101 1100
2y = 算术左移一位 = 1011 1000 = B8H

计算：

x - 2y = 44H - B8H

用加法器实现减法：

44H - B8H = 44H + (~B8H) + 1

B8H = 1011 1000
~B8H = 0100 0111 = 47H

44H + 47H + 1 = 8CH

所以机器结果是：

8CH

但 8CH 最高位为 1，按补码解释是负数，这和真实数学结果 +140 不一致，说明发生溢出。

答案是：

A. 8CH, 1

22 题：C 语言代码中的比较使用哪个标志位，输出什么

代码是：

int si = 65536;
short i = si;
unsigned j = 0;

if (i <= j - 1)
    printf("王道");
else
    printf("计算机教育");

先看赋值：

si = 65536

short 通常是 16 位。65536 的十六进制是：

65536 = 0x00010000

赋给 16 位 short i 时，低 16 位为：

0000H

所以：

i = 0

再看：

unsigned j = 0;

所以：

j = 0

但是表达式中是：

i <= j - 1

由于 j 是 unsigned，所以 j - 1 按无符号数运算：

0 - 1 = 0xFFFFFFFF

也就是无符号整数的最大值。

同时，i 会被转换成无符号数参与比较：

i = 0
j - 1 = 0xFFFFFFFF

所以判断条件为真：

0 <= 0xFFFFFFFF

最终输出：

王道

因为这是无符号数比较，所以分支判断主要依据无符号比较相关的标志位，也就是 CF，而不是有符号溢出标志 OF。

答案是：

A. CF, 王道

这题的关键陷阱有两个：第一，short i = 65536 后 i 变成 0；第二，j 是 unsigned，所以 j - 1 不是 -1，而是无符号最大值。

---

在计算补码和反码的数字之和中，我们是不是要把它给进行化简到真数才比较方便计数，对吧？我们在判断是否溢出的时候，也可以利用算出来之后的数值来与范围进行比较，也可以利用，二进制求和之后首位来进行判断。在第22题里面，它这里面涉及到了大量的数据类型转换，不同数据类型进行比较，遵循的是什么规则？

对，可以把思路分成两层：一层是“为了算题方便，把机器数先译成真值”；另一层是“真正的机器运算，本质上仍然是按二进制位求和、取反、加 1、移位”。考研做题时，两种方法都要会，但使用场景不同。

一、补码、反码做加法时，要不要先转成真值？

如果题目只是问“这个运算是否溢出”“结果真值是多少”，先把补码、反码译成真值通常更直观。

例如 8 位补码：

F5H = 1111 0101
最高位是 1，说明是负数
真值 = 245 - 256 = -11

这种方法很适合快速判断：

x = -11
y = 126
x - y = -137

而 8 位补码范围是：

-128 ~ +127

所以 -137 溢出。

但是，如果题目问的是“机器结果是什么”“加法器输入端是什么”“OF、CF 是多少”，就不能只停留在真值层面，还要回到机器数按位运算。

比如计算补码减法：

x - y = x + (-y)

在加法器中通常实现为：

x + 按位取反(y) + 1

所以题目问加法器的输入端时，答案不是直接输入 -y 的真值，而是输入 y 的按位取反，并且低位进位 Cin = 1。

所以可以这样记：

判断数值大小、是否超范围：转真值最方便；
求机器结果、标志位、加法器输入：必须看二进制位运算。

二、补码加法溢出，不能只看结果最高位

你说“可以利用二进制求和之后首位来判断”，这里要稍微修正一下：只看结果最高位是不够的。

补码加法溢出的判断，常用两种方法。

第一种，真值范围判断法：

n 位补码范围：-2<sup>n-1</sup> ~ 2<sup>n-1</sup> - 1

例如 8 位补码范围：

-128 ~ +127

如果数学真值结果超出这个范围，就溢出。

第二种，符号位判断法：

同号相加，结果变号，则溢出；
异号相加，一定不溢出。

具体来说：

正数 + 正数 = 负数，正溢出
负数 + 负数 = 正数，负溢出
正数 + 负数，不溢出
负数 + 正数，不溢出

所以不能只看“结果最高位是 0 还是 1”。例如：

0100 0000 + 1100 0000 = 0000 0000

一个正数加一个负数，结果最高位是 0，但这不代表发生了溢出。因为异号相加本来就不会溢出。

第三种，进位判断法：

符号位的进位 C0
最高数值位向符号位的进位 C1
若 C0 ≠ C1，则溢出；
若 C0 = C1，则不溢出。

也就是：

OF = C0 ⊕ C1

这也是硬件中很常见的溢出判断方法。

三、反码加法和补码加法有什么区别？

补码加法最简单：

直接按二进制相加，最高位进位丢弃。

例如 8 位补码相加，如果产生第 9 位进位，直接舍弃即可。

但反码加法不同。反码加法有一个特殊规则：

最高位产生的进位，要循环加到最低位。

这叫“循环进位”或者“回卷进位”。

例如反码运算中，如果两个 8 位反码相加得到：

1 0010 1010

前面的最高进位 1 不能直接丢掉，而是要加回最低位：

0010 1010
+      1
---------
0010 1011

所以反码加法题要特别注意：补码最高进位丢弃，反码最高进位循环加回最低位。

不过现在 408 中主要考补码，反码更多用于理解机器数表示和转换。真正做加减法、判断溢出时，补码是重点。

四、第 22 题涉及的 C 语言类型转换规则

第 22 题的核心不是机器数加减，而是 C 语言的“整型提升”和“通常算术转换”。

代码大致是：

int si = 65536;
short i = si;
unsigned j = 0;

if (i <= j - 1)
    printf("王道");
else
    printf("计算机教育");

这里有三层转换。

1. 赋值给 short 时发生截断

假设常见考研环境：

int      32 位
short    16 位
unsigned 32 位

si = 65536，也就是：

65536 = 0x00010000

赋给 16 位 short i 时，只保留低 16 位：

0x00010000 的低 16 位 = 0x0000

所以：

i = 0

严格按 C 标准，超出 short 表示范围的赋值结果与具体实现有关；但在 408 和常见机器题中，一般按“截取低位”处理。

2. j - 1 中，1 会转换成 unsigned

因为：

unsigned j = 0;

所以表达式：

j - 1

不是有符号运算，而是无符号运算。

1 会先转换成 unsigned int，于是：

j - 1 = 0u - 1u

无符号整数运算发生下溢时，不是得到 -1，而是按模运算回绕。

对于 32 位 unsigned：

0u - 1u = 2<sup>32</sup> - 1 = 0xFFFFFFFF

所以：

j - 1 = UINT_MAX

也就是无符号最大值。

3. i <= j - 1 比较时，i 也会转换成 unsigned

此时左边是：

i = 0

右边是：

j - 1 = 0xFFFFFFFF

因为右边是 unsigned int，所以比较时，左边的 i 也要转换成 unsigned int。

于是判断变成：

0u <= 0xFFFFFFFFu

这个条件成立。

所以最终输出：

王道

五、C 语言不同整数类型混合运算的基本规则

408 中常考的是下面这个顺序。

第一步，先做整型提升。

小于 int 的整数类型，例如：

char
short
signed char
unsigned char
unsigned short

在表达式运算前，通常会先提升为 int。如果 int 表示不了全部值，才提升为 unsigned int。

所以：

short i;

在参与表达式运算时，通常先变成 int。

第二步，如果两边类型不同，就做通常算术转换。

常见规则可以这样记：

有 double 向 double 转；
有 float 向 float / double 转；
整数之间，先看 signed / unsigned，再看等级 rank。

对于 408 常见整型题，重点是 signed 和 unsigned 的混合运算：

如果有 unsigned int，另一个 int 通常会转换成 unsigned int。

所以：

int a = -1;
unsigned b = 1;

a < b

不是比较：

-1 < 1

而是先把 a 转成 unsigned：

-1 转成 unsigned = 0xFFFFFFFF

于是变成：

0xFFFFFFFF < 1

结果是假。

这类题非常容易错，因为从数学直觉看 -1 < 1 是真，但 C 语言实际按无符号数比较，结果变成假。

六、第 22 题为什么用 CF，而不是 OF？

这题问“条件判断依据什么标志寄存器”，答案选 CF，因为最终比较是无符号比较。

要区分：

有符号数比较：主要看 SF、OF、ZF
无符号数比较：主要看 CF、ZF

其中：

CF：进位 / 借位标志，常用于无符号数比较
OF：溢出标志，常用于有符号数比较
ZF：零标志，用于判断是否相等

对于无符号比较：

a < b  看 CF = 1
a == b 看 ZF = 1
a <= b 看 CF = 1 或 ZF = 1

所以严格说，<= 这种判断不仅可能涉及 CF，也会涉及 ZF。但在选择题里，通常把“无符号比较”归结为看 CF，把“有符号比较”归结为看 OF 相关标志。

因此第 22 题选：

CF，王道

七、做这类题的固定流程

遇到 C 语言整数转换题，最好不要直接凭直觉比较，而是按下面顺序走：

1. 先看变量声明类型：int、short、unsigned、char 等；
2. 看赋值时是否发生截断；
3. 看表达式中是否有 unsigned；
4. 小整型先提升为 int；
5. signed 和 unsigned 混合时，通常转成 unsigned；
6. 最后再判断比较结果和输出。

第 22 题完整流程就是：

si = 65536 = 0x00010000

short i = si
=> i 取低 16 位
=> i = 0

unsigned j = 0

j - 1
=> 0u - 1u
=> 0xFFFFFFFFu

i <= j - 1
=> 0u <= 0xFFFFFFFFu
=> true

输出：王道

所以这道题真正考的是：C 语言中 unsigned 会“污染”整个表达式，使比较转为无符号比较。

---

在2021题里面，cah ，8ch我能知道它是否会溢出，但是我不知道，就是说它溢出的时候会输出什么样的结果，以及在第22题里面标志寄存器中的cf of这几个概念，其实我也不太理解，你能给我讲一下吗？

你这里问的是两个很关键的点：第一，补码运算发生溢出时，机器到底给出什么结果；第二，CF、OF 这些标志位到底表示什么，以及为什么第 22 题看 CF 而不是 OF。

先说结论：溢出时，机器仍然会输出一个固定字长的二进制结果，但这个结果已经不能当作正确的有符号真值来解释。
也就是说，寄存器不会因为溢出就“不输出”或者输出特殊符号，而是照样把低 8 位、低 16 位、低 32 位保留下来，同时把溢出标志 OF 置为 1，告诉后续电路或程序：“这个有符号结果不可信”。

一、补码溢出时，机器输出的是什么？

以第 21 题为例：

[x]补 = 44H
[y]补 = DCH
求 x - 2y 的机器数和 OF

先转真值：

44H = 0100 0100 = 68

DCH = 1101 1100
最高位为 1，是负数
真值 = 220 - 256 = -36

所以：

x = 68
y = -36

x - 2y = 68 - 2 × (-36)
       = 68 + 72
       = 140

但是 8 位补码的表示范围是：

-128 ~ +127

140 超过了最大正数 127，所以发生正溢出，OF = 1。

但是机器不会停在那里。机器仍然会按 8 位补码运算给出结果。

先算 2y：

y = DCH = 1101 1100

算术左移一位：

1101 1100 << 1 = 1011 1000 = B8H

所以：

x - 2y = 44H - B8H

减法用加法实现：

44H - B8H
= 44H + B8H 的补码相反数
= 44H + (~B8H + 1)

计算：

B8H = 1011 1000
~B8H = 0100 0111 = 47H
~B8H + 1 = 0100 1000 = 48H

所以：

44H - B8H
= 44H + 48H

二进制相加：

  0100 0100
+ 0100 1000
------------
  1000 1100

结果就是：

1000 1100 = 8CH

所以第 21 题的机器结果是：

8CH，OF = 1

关键就在这里：8CH 是机器实际算出来并保留在寄存器里的 8 位结果，但由于 OF = 1，它不能作为正确的有符号补码结果来解释。

如果强行把 8CH 当作 8 位补码解释：

8CH = 1000 1100
无符号值 = 140
补码真值 = 140 - 256 = -116

这就变成了 -116，显然和真实数学结果 +140 不一致。这个“不一致”正是溢出的表现。

所以要分清两句话：

机器结果：8CH
真实数学结果：+140
8 位补码无法表示 +140
因此 OF = 1，机器结果作为有符号数无效

二、为什么溢出后会变成 8CH？

因为固定字长机器只保留低 n 位。

8 位机器中，所有运算结果最后都只能落在 8 位里。超过 8 位的部分要么被丢弃，要么通过标志位反映出来。

对于第 21 题：

真实数学结果 = 140

140 的二进制是：

140 = 1000 1100

它刚好是 8 位，但问题在于：8 位补码里，最高位是符号位。

8 位补码中：

0000 0000 ~ 0111 1111 表示 0 ~ +127
1000 0000 ~ 1111 1111 表示 -128 ~ -1

所以 1000 1100 在 8 位补码语境下不是 +140，而是 -116。

这就是补码有符号溢出的本质：二进制位形还在，但它已经落入了错误的符号区间。

可以这样理解：

数学上：68 + 72 = 140

机器上：
0100 0100 + 0100 1000 = 1000 1100

两个正数相加，结果最高位却变成 1，像负数
所以发生正溢出

这类题以后可以直接用这个规则判断：

正数 + 正数 = 负数，正溢出
负数 + 负数 = 正数，负溢出
异号相加，不溢出

第 21 题本质上就是：

68 + 72

两个正数相加，结果机器位形为：

1000 1100

最高位为 1，结果像负数，所以溢出。

三、第 20 题和第 21 题的区别

第 20 题是：

x/2 + 2y

已知：

x = 68
y = -36

所以：

x/2 + 2y
= 34 + 2 × (-36)
= 34 - 72
= -38

-38 在 8 位补码范围内，所以不溢出。

-38 的补码：

38 = 0010 0110
-38 = 1101 1010 = DAH

所以第 20 题是：

DAH，OF = 0

第 21 题是：

x - 2y = 140

超过 +127，所以：

8CH，OF = 1

两题的区别不是“机器能不能算出一个十六进制结果”，而是：

第 20 题：机器结果 DAH 能正确表示 -38，所以 OF = 0
第 21 题：机器结果 8CH 不能正确表示 +140，所以 OF = 1

四、CF 和 OF 的核心区别

CF 和 OF 都和“超过范围”有关，但它们服务的对象不同。

CF：Carry Flag，进位 / 借位标志，主要用于无符号数运算
OF：Overflow Flag，溢出标志，主要用于有符号补码运算

这句话非常重要。

同一串二进制，既可以被解释成无符号数，也可以被解释成有符号补码数。例如：

1000 1100

如果看成无符号数：

1000 1100 = 140

如果看成 8 位补码：

1000 1100 = -116

机器加法器本身并不知道程序员想把它当有符号数还是无符号数。机器只负责二进制相加，然后设置标志位。到底该看 CF 还是 OF，取决于这次运算被当作什么类型来解释。

五、CF：无符号数的进位 / 借位

CF 主要用于无符号数。

对于加法：

如果最高位向更高位产生进位，则 CF = 1
否则 CF = 0

例如 8 位无符号加法：

  1111 1111   = 255
+ 0000 0001   = 1
------------
1 0000 0000

8 位寄存器只能保留低 8 位：

0000 0000

但最高位产生了进位，所以：

CF = 1

这表示无符号加法溢出：

255 + 1 = 256

而 8 位无符号数范围是：

0 ~ 255

所以超范围。

但是如果从有符号补码角度看：

1111 1111 = -1
0000 0001 = +1

那么：

-1 + 1 = 0

有符号运算并没有溢出，所以：

OF = 0

这个例子说明：

CF = 1 不一定 OF = 1
OF = 1 也不一定 CF = 1

它们不是一回事。

六、OF：有符号补码的溢出

OF 主要用于有符号补码运算。

补码加法判断 OF，最常用的是：

同号相加，结果变号，则 OF = 1
异号相加，不会溢出

例如第 21 题中的核心加法：

  0100 0100   = +68
+ 0100 1000   = +72
------------
  1000 1100

两个操作数都是正数，结果却变成最高位为 1，好像是负数。

所以：

OF = 1

但是这个加法有没有产生最高进位呢？

0100 0100 + 0100 1000 = 1000 1100

没有超过 8 位，没有产生第 9 位进位，所以：

CF = 0

这就是非常典型的情况：

OF = 1，CF = 0

含义是：

作为有符号补码运算，它溢出了；
作为无符号加法，68 + 72 = 140，没有超过 255，所以没有无符号进位。

七、同一个结果，CF 和 OF 可以不同

用几个 8 位例子对比一下更清楚。

运算	机器结果	无符号角度	有符号角度	CF	OF
FFH + 01H	00H	255 + 1 = 256，无符号溢出	-1 + 1 = 0，不溢出	1	0
44H + 48H	8CH	68 + 72 = 140，未超过 255	68 + 72 = 140，超过 +127	0	1
80H + 80H	00H	128 + 128 = 256，无符号溢出	-128 + -128 = -256，有符号溢出	1	1
01H + 01H	02H	正常	正常	0	0

所以不要把 CF 和 OF 混成一个“溢出标志”。

更准确地说：

CF 判断无符号数是否超出范围；
OF 判断有符号补码数是否超出范围。

八、减法和比较时，CF 怎么理解？

减法中，CF 通常表示借位。

例如无符号数：

0 - 1

显然不够减，需要借位，所以：

CF = 1

在固定 8 位中：

0000 0000 - 0000 0001 = 1111 1111

机器结果是 FFH，也就是无符号的 255。这不是数学上的 -1，而是无符号模运算回绕。

所以无符号比较时，常通过减法来设置标志位。

例如比较：

a < b

机器内部可以做：

a - b

如果 a - b 需要借位，说明：

a < b

于是：

CF = 1

所以无符号比较常用规则是：

a < b    看 CF = 1
a == b   看 ZF = 1
a <= b   看 CF = 1 或 ZF = 1

其中 ZF 是零标志位，表示结果是否为 0。

九、OF 在有符号比较中的作用

有符号比较不能简单看最高位，因为有符号运算可能溢出。

例如判断：

a < b

机器可以计算：

a - b

如果结果是负数，通常说明 a < b。但是如果减法发生有符号溢出，结果的符号位可能是错的。这时就需要结合 OF 修正。

所以有符号比较常用：

SF 和 OF

其中：

SF：Sign Flag，符号标志，等于结果最高位
OF：Overflow Flag，有符号溢出标志
ZF：Zero Flag，零标志

常见规则是：

有符号 a < b：看 SF ⊕ OF = 1
有符号 a <= b：看 ZF = 1 或 SF ⊕ OF = 1

考研里不一定要求把这几个跳转条件全部背下来，但要知道大方向：

无符号比较：主要看 CF、ZF
有符号比较：主要看 SF、OF、ZF

第 22 题问 CF / OF，本质就是让判断：这次比较是无符号比较，还是有符号比较。

十、第 22 题为什么看 CF，而不是 OF？

第 22 题代码是：

int si = 65536;
short i = si;
unsigned j = 0;

if (i <= j - 1)
    printf("王道");
else
    printf("计算机教育");

先看：

short i = si;

在考研常见设定中：

int      32 位
short    16 位
unsigned 32 位

65536 的十六进制是：

65536 = 0x00010000

赋给 16 位 short，只保留低 16 位：

0x00010000 的低 16 位 = 0x0000

所以：

i = 0

再看：

unsigned j = 0;

那么：

j - 1

不是有符号的 0 - 1 = -1，而是无符号运算：

0u - 1u = UINT_MAX

在 32 位 unsigned 中：

UINT_MAX = 0xFFFFFFFF = 2³² - 1

然后比较：

i <= j - 1

由于右边是 unsigned，左边的 i 也会被转换成 unsigned。

于是比较变成：

0u <= 0xFFFFFFFFu

这个条件当然成立，所以输出：

王道

因为这次比较已经变成了无符号比较，所以判断条件依赖的是无符号比较标志，也就是主要看：

CF、ZF

而选项里通常把无符号比较归为：

CF

所以第 22 题选：

CF，王道

十一、第 22 题如果按有符号比较，会发生什么？

如果没有 unsigned j 这个陷阱，直觉上可能会想：

j = 0
j - 1 = -1
i = 0

0 <= -1

这当然是假。

如果是有符号比较，确实应该输出：

计算机教育

但问题是 C 语言里，只要表达式中混入了 unsigned，很多时候另一个有符号数会被转换成无符号数。

所以实际不是比较：

0 <= -1

而是比较：

0u <= 4294967295u

这就是真。

这道题的本质陷阱就是：

unsigned 会把整个表达式拉到无符号语境中。

十二、做题时怎么快速判断看 CF 还是 OF？

可以直接按类型判断。

如果题目说：

无符号数加减、无符号数比较

重点看：

CF

如果题目说：

补码、有符号整数、int、short、signed

重点看：

OF

但 C 语言题要特别注意：变量声明里只要出现 unsigned，表达式可能被转换成无符号运算。

所以第 22 题虽然有 short i，但右边有：

unsigned j

于是整个比较转为无符号比较，看 CF，不是看 OF。

可以整理成一句考试用判断：

CF 管无符号进位/借位，OF 管有符号补码溢出。

再细一点：

无符号数：范围是 0 ~ 2ⁿ - 1，超了看 CF。
有符号补码：范围是 -2ⁿ⁻¹ ~ 2ⁿ⁻¹ - 1，超了看 OF。

十三、回到你的疑问：溢出时到底输出什么？

最后再把这个点压实。

以 8 位补码为例，机器运算永远输出 8 位结果：

44H + 48H = 8CH

从二进制看：

0100 0100 + 0100 1000 = 1000 1100

所以寄存器里就是：

1000 1100

也就是：

8CH

但因为这是两个正数相加却得到负号位，所以：

OF = 1

因此：

机器输出：8CH
是否可信：作为有符号补码结果不可信
真实数学结果：140
溢出原因：140 超过 8 位补码最大值 127

做补码溢出题时，一定要把这三件事分开：

1. 机器位形结果是多少？
2. 这个结果按补码解释成什么真值？
3. 真实数学结果是否超出补码表示范围？

第 21 题就是最典型的例子：

机器位形结果：8CH
按 8 位补码解释：-116
真实数学结果：+140
因为真实结果无法用 8 位补码表示，所以 OF = 1

本题应选 C。

这张图考的是 32 位补码一位乘法器，本质上对应考研里常说的 Booth 一位乘法思想。它不是普通无符号移位加法乘法，而是针对补码有符号数设计的乘法逻辑。

图中结构大致可以这样读：

被乘数放在寄存器 X 中，位数为 32 位；部分积放在 P 中，乘数放在 Y 中，P | Y 合起来构成 64 位寄存器；ALU 是 32 位的，每次只对部分积 P 和被乘数 X 做加法或减法；控制逻辑根据乘数末位及附加位判断本轮执行 +X、-X，还是不操作，然后再让 P | Y 整体右移一位。这个过程重复 32 次。

Booth 一位乘法的基本规则是看当前乘数最低位和附加位，常写成：

Y0 Y-1 = 00 ：不操作
Y0 Y-1 = 01 ：P = P + X
Y0 Y-1 = 10 ：P = P - X
Y0 Y-1 = 11 ：不操作
然后 P、Y、Y-1 整体算术右移一位

所以逐项判断如下。

A 项说“32 位无符号整数的乘法电路和该图没有区别”，这是错误的。无符号一位乘法通常只需要根据乘数位判断是否加被乘数，不需要根据相邻两位判断加法或减法，也不需要为了补码符号保持而进行算术右移。该图中明显有“加/减”控制信号，说明它不是普通无符号乘法器，而是补码乘法器。

B 项说“执行过程中 ALU 要么做加法，要么做减法，不可能执行空操作”，这是错误的。Booth 一位乘法中，当判断位组合为 00 或 11 时，本轮不需要对部分积加减被乘数，也就是可以空操作。只有 01 时加，10 时减。

C 项说“图中的乘积寄存器 P 和乘数寄存器 Y 所执行的右移是算术右移”，这是正确的。因为这是补码乘法，右移时必须保持符号位。更准确地说，是 P、Y 以及附加位整体构成的移位寄存器做算术右移，最高位补 P 的符号位，不能做逻辑右移。如果逻辑右移，高位补 0，会破坏负数的符号扩展，结果就不再是正确的补码乘法。

D 项说“计算完成后，若乘积寄存器 P 中的值不全为 0，则发生溢出”，这是错误的。两个 32 位补码数相乘，完整结果是 64 位，放在 P | Y 中，正常情况下并不存在 64 位结果溢出的问题。如果题目要求只保留低 32 位，那么判断溢出也不能简单看 P 是否全为 0。对于有符号补码乘法，若最终 64 位结果能够被低 32 位正确符号扩展表示，才不溢出。也就是说，高 32 位 P 应该是低 32 位 Y 符号位的扩展：

若 Y 的最高位为 0，则 P 应全为 0
若 Y 的最高位为 1，则 P 应全为 1

例如负数乘积的高位可能全为 1，这不代表溢出；所以 D 项把无符号乘法的部分判断思路错误套到了补码有符号乘法上。

因此本题结论是：

A 错
B 错
C 对
D 错

正确答案：C

这类题的快速识别方法是：只要看到 补码一位乘法 + 加/减控制 + P、Y 整体右移 + 附加判断位，基本就是 Booth 乘法。考点通常集中在三个地方：第一，ALU 不一定每轮都加减，可能空操作；第二，补码乘法右移必须是算术右移；第三，溢出判断不能简单看高位是否非 0，而要看高位是否为低位符号位的正确扩展。

对于这种类型的题目 ，这个结构我们是否需要熟记呢？它涉及到哪些知识 ，，本质上考的是什么东西？

这种题不需要把整张逻辑结构图一笔一画背下来，但需要熟记它背后的“结构模板”。也就是说，不要求记住每根线怎么连、方框位置怎么摆，但必须看到 X、P、Y、ALU、右移、计数器、控制逻辑 这些部件时，能立刻判断出：这是 补码一位乘法，也就是 Booth 乘法的硬件实现。

它本质上不是在考画图，而是在考：补码乘法算法如何映射成硬件数据通路和控制逻辑。

---

一、这种结构要不要熟记？

要熟，但不是死背图形，而是熟记它的几个关键部件和作用。

对于 32 位补码一位乘法器，可以把结构压缩成下面这个模型：

X：被乘数寄存器，存放被乘数
P：乘积高位 / 部分积寄存器，32 位
Y：乘数寄存器，32 位
P | Y：合起来构成 64 位乘积寄存器
ALU：对 P 和 X 做加法或减法
控制逻辑：根据 Y 的最低位和附加位判断加、减或不操作
计数器：控制循环次数，32 位乘法做 32 次
右移逻辑：每轮之后 P、Y 和附加位整体右移一位

如果从做题角度压缩记忆，可以记成一句话：

补码一位乘法 = P 与 X 加/减 + P、Y、附加位整体算术右移 + 做 n 轮

所以结构图不用完整背，但必须记住这几个不变量：

第一，X 是被乘数寄存器，不参与右移。

第二，P 是部分积寄存器，要和 X 送入 ALU 做加减。

第三，Y 是乘数寄存器，会和 P 一起右移。

第四，控制逻辑不是只看一位，而是看 Y0 和附加位 Y-1。

第五，每轮可能加、可能减、也可能什么都不做。

第六，补码乘法右移必须是算术右移，而不是逻辑右移。

这几个点熟了，图形怎么变都能做。

---

二、它涉及哪些知识点？

这类题看起来是“乘法器结构”，但其实同时串了四块内容。

第一块是 补码表示与补码加减法。因为被乘数和乘数都是补码形式，所以硬件里不需要单独判断正负号再取绝对值，而是直接用补码加减完成乘法。这也是 Booth 乘法能直接处理有符号数的原因。

第二块是 定点乘法算法。考研里常见的乘法有无符号乘法、原码一位乘法、补码一位乘法。它们的共同点是“逐位处理乘数，每轮移位”，区别在于是否需要减法、右移方式、符号如何处理。

第三块是 数据通路结构。也就是寄存器、ALU、移位器、控制逻辑、计数器之间如何配合。题目给图时，通常不是让你设计电路，而是让你判断图中某个部件的功能或某个选项的说法是否正确。

第四块是 溢出与结果位数。两个 32 位数相乘，完整乘积需要 64 位保存。若题目默认结果存在 P | Y 这个 64 位寄存器中，一般不按 32 位结果判断溢出。如果题目要求只保留 32 位结果，则有符号乘法的溢出判断要看高 32 位是否是低 32 位符号位的扩展，而不是简单看高 32 位是否全 0。

---

三、补码一位乘法的核心规则

补码一位乘法，也就是 Booth 一位乘法，最核心的控制规则是看 Y0 和附加位 Y-1。

设 Y0 是乘数寄存器当前最低位，Y-1 是附加位，初始为 0。

Y0 Y-1 = 00 ：P 不变
Y0 Y-1 = 01 ：P = P + X
Y0 Y-1 = 10 ：P = P - X
Y0 Y-1 = 11 ：P 不变
然后 P、Y、Y-1 整体算术右移一位

这张图里的“加/减”控制信号，就是为了实现 P + X 或 P - X。如果只是普通无符号乘法，一般只需要根据乘数位决定是否加被乘数，不需要这种 Booth 式的加减判断。

所以看到图中有 加/减控制，就要警觉：这不是普通无符号乘法，而是补码 Booth 乘法。

---

四、这种题可以直接套用什么方法？

做这种结构判断题，可以直接套一个四步法。

第一步：先判断是哪种乘法器

看题干关键词。

如果题干说“补码一位乘法”，并且图中有 加/减 控制，那么基本就是 Booth 乘法。

如果题干说“无符号乘法”或只根据乘数位判断是否加被乘数，一般是普通移位加法乘法。

如果题干说“原码一位乘法”，通常是先处理符号位，数值部分按绝对值做乘法，符号单独确定。

本题明确说“32 位补码一位乘法”，所以算法定位就是 Booth 乘法。

---

第二步：识别寄存器分工

这一步是防止选项偷换概念。

X 是被乘数寄存器，通常保持不动。

Y 是乘数寄存器，会右移。

P 是部分积寄存器，和 Y 合起来保存中间结果。

P | Y 合起来是 64 位寄存器，最终结果也在这里。

ALU 只负责对 P 和 X 做加法或减法，不直接对整个 64 位乘积做加减。

所以看到选项说 P 和 Y 一起右移，这通常是对的；看到选项说 X 也跟着右移，通常就要怀疑。

---

第三步：判断每轮操作

补码 Booth 乘法每轮不一定加减，可能空操作。

这个点很常考。因为很多同学会以为“既然图里有 ALU，那每轮 ALU 必须做加法或减法”。实际上不是。

Booth 规则中：

00：不操作
01：加 X
10：减 X
11：不操作

所以如果选项说“执行过程中 ALU 要么加法，要么减法，不可能空操作”，这是错的。

---

第四步：判断右移类型

这是本题最核心的判断点。

补码表示的是有符号数，右移时必须保持符号位，所以 P、Y、Y-1 整体右移应是 算术右移。

算术右移的含义是：最高位补原符号位。

逻辑右移的含义是：最高位补 0。

补码乘法中如果用逻辑右移，负数的符号扩展会被破坏，中间结果就会错。因此，凡是补码一位乘法，看到右移，一般优先判断为算术右移。

可以记成：

无符号乘法：通常逻辑右移
补码 Booth 乘法：整体算术右移

---

五、本质上到底考什么？

这类题本质上考的不是“乘法怎么算出具体结果”，而是考三个层次。

第一个层次是 算法规则：补码 Booth 乘法每轮根据 Y0Y-1 判断 +X、-X、不操作。

第二个层次是 硬件实现：为什么需要 P、Y、X、ALU、控制逻辑、计数器，每个部件在算法中对应什么动作。

第三个层次是 易错概念辨析：无符号乘法和补码乘法是否一样，ALU 是否每轮都工作，右移是算术右移还是逻辑右移，乘积是否溢出如何判断。

考研选择题通常就是围绕这些点设置干扰项。

例如本题四个选项的本质分别是：

A：考无符号乘法和补码乘法电路是否一样
B：考 Booth 乘法是否允许空操作
C：考补码乘法右移类型
D：考 32 位乘法结果与溢出判断

所以这道题不是孤立地考一张图，而是把补码表示、移位、ALU、乘法算法、溢出判断揉在一起考。

---

六、几个高频陷阱

第一，容易把补码一位乘法当成无符号乘法。

无符号乘法通常是“当前乘数位为 1 就加，为 0 就不加”，没有 +X / -X 的 Booth 判断。而补码 Booth 乘法要看相邻两位变化，所以会出现减法。

看到“加/减”控制信号，就不要再按普通无符号乘法理解。

---

第二，容易认为 ALU 每轮必须工作。

这是错的。00 和 11 都是不操作。硬件里可以让 ALU 不改变 P，或者通过控制信号使写入无效。题目说“不可执行空操作”，通常就是错项。

---

第三，容易把右移看成普通逻辑右移。

只要是补码有符号运算，右移通常要考虑符号保持。Booth 乘法中，P、Y、Y-1 整体右移是算术右移，最高位补 P 的符号位。

---

第四，容易用“高位不为 0”判断有符号乘法溢出。

这只适合某些无符号截断场景，不能直接套到补码有符号乘法。

如果两个 32 位补码数相乘，完整结果用 64 位保存，不应简单说 P 非 0 就溢出。负数乘积的高位可能全是 1，这是正常的符号扩展。

若只保留低 32 位，有符号溢出的判断应是：

低 32 位最高位为 0：高 32 位应全为 0
低 32 位最高位为 1：高 32 位应全为 1
否则表示低 32 位无法正确表示完整乘积，发生溢出

---

七、做题时的快速判断口诀

这类题可以记下面这一套：

补码乘法看 Booth，
两位决定加减无；
P 与 X 进 ALU，
P、Y 整体算右移；
做满 n 轮得 2n 位，
溢出别只看高位非零。

更简化一点：

补码一位乘法：
看 Y0Y-1，01 加，10 减，00/11 不动，整体算术右移。

这句话基本能解决大多数围绕补码一位乘法结构图的选择题。

---

八、复习时应该掌握到什么程度？

408 风格下，不需要把乘法器内部控制线路设计到门级电路，但要能做到以下程度：

看到结构图，能说出哪个寄存器存被乘数、哪个存乘数、哪个存部分积。

看到 加/减 控制，能判断这是补码 Booth 乘法的重要特征。

看到“每轮 ALU 必须加或减”这种说法，能判断错误，因为可能空操作。

看到“右移”相关说法，能判断补码乘法应该是算术右移。

看到“P 不全为 0 就溢出”这种说法，能判断错误，因为有符号数高位可能是符号扩展。

所以这类题最重要的不是会不会手算一个很长的乘法过程，而是能把 算法规则、寄存器含义、移位方式、溢出判断 四件事对应起来。掌握这四点，结构图换一种画法也不会影响判断。

本题答案：A。

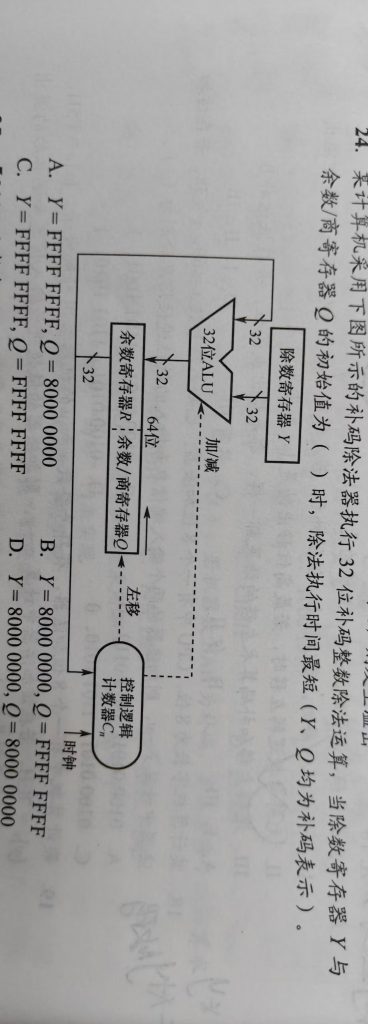

这道题的关键不是让你真的手算 32 次除法循环，而是考 32 位补码整数除法中的特殊溢出情况。

题干说：

除数寄存器 Y
余数/商寄存器 Q
Y、Q 均为补码表示
问：什么初始值下除法执行时间最短？

在这种除法器中，正常的 32 位整数除法一般要经过多次“左移 + 加/减 + 上商”的迭代过程。图中也有计数器 Cₙ，说明正常情况下要按位循环执行。

所以如果问“执行时间最短”，通常不是比较哪个商更简单，而是要看有没有 一开始就能判定异常 的情况。对于 32 位补码整数除法，最典型的异常就是：

-2³¹ ÷ (-1) = +2³¹

但是 32 位补码整数的表示范围是：

-2³¹ ~ 2³¹ - 1

也就是说，+2³¹ 超出了 32 位补码正数的最大范围，因此发生 商溢出。这种情况不需要完整执行 32 轮除法，可在开始阶段直接判定溢出，因此执行时间最短。

---

先把选项中的十六进制数转换成 32 位补码真值：

FFFF FFFF = -1
8000 0000 = -2³¹

逐项判断。

A 项：

Y = FFFF FFFF = -1
Q = 8000 0000 = -2³¹

表示：

Q ÷ Y = (-2³¹) ÷ (-1) = +2³¹

但 32 位补码最大正数是 2³¹ - 1，所以 +2³¹ 不能表示，发生商溢出。可以提前终止，执行时间最短。

B 项：

Y = 8000 0000 = -2³¹
Q = FFFF FFFF = -1

表示：

(-1) ÷ (-2³¹) = 0，余数为 -1

商为 0，可以表示，不溢出，需要正常执行除法过程。

C 项：

Y = FFFF FFFF = -1
Q = FFFF FFFF = -1

表示：

(-1) ÷ (-1) = 1

商为 1，可以表示，不溢出。

D 项：

Y = 8000 0000 = -2³¹
Q = 8000 0000 = -2³¹

表示：

(-2³¹) ÷ (-2³¹) = 1

商为 1，也可以表示，不溢出。

因此只有 A 会产生补码整数除法中特殊的商溢出。

结论：

正确答案：A

这类题的固定做法是：先把 FFFF FFFF 和 8000 0000 识别出来。

FFFF FFFF = -1
8000 0000 = 最小负数 = -2³¹

然后重点检查是否出现：

最小负数 ÷ (-1)

只要是 32 位补码整数除法：

0x80000000 ÷ 0xFFFFFFFF
= -2³¹ ÷ (-1)
= +2³¹

这个结果超出 32 位补码范围，发生商溢出。

所以看到这种题，不要真的去模拟除法器。它本质上考的是 补码整数除法的溢出边界，尤其是 最小负数 ÷ -1 这一种特殊情况。

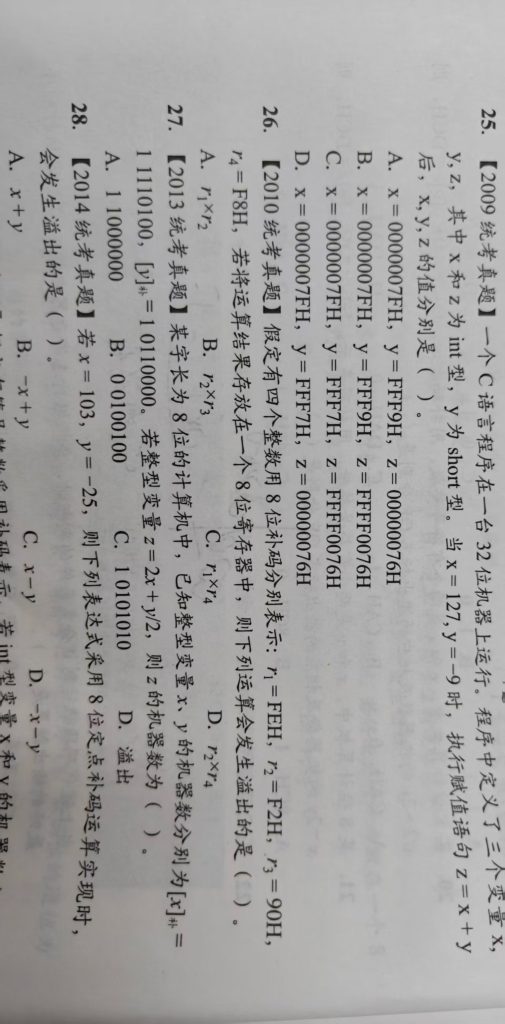

25～28 题的答案分别是：

25：D
26：B
27：A
28：C

这几题本质上都在考“补码表示、符号扩展、定点补码运算溢出、C 语言整型提升规则”，属于计算机组成原理中“数据的表示和运算”的高频题型。

第25题：C 语言中 int、short 混合运算

题意是：32 位机器，x 和 z 是 int 型，y 是 short 型。

已知：

x = 127;
y = -9;
z = x + y;

要求判断执行后 x、y、z 的机器数表示。

x = 127，int 型占 32 位，所以：

x = 0000007FH

y = -9，short 型占 16 位。先写出 +9：

+9 = 0009H

16 位补码表示 -9，就是对 0009H 求补码：

0009H -> FFF7H

所以：

y = FFF7H

注意这里最容易错的是把 -9 写成 FFF9H。
FFF9H 其实表示的是 -7，不是 -9。

执行：

z = x + y;

在 C 语言中，short 参与表达式运算时要先进行整型提升。也就是说，y 会从 16 位 short 提升为 32 位 int。

因为 y 是负数，所以要进行符号扩展：

y = FFF7H  ->  FFFFFFF7H

然后计算：

0000007FH + FFFFFFF7H = 00000076H

真值角度看就是：

127 + (-9) = 118

118 的 32 位补码就是：

00000076H

所以第25题选：

D
x = 0000007FH，y = FFF7H，z = 00000076H

这题的核心陷阱是两个：第一，-9 的 16 位补码是 FFF7H；第二，short 和 int 混合运算时，short 要先符号扩展为 int。

第26题：8位补码乘法是否溢出

题意是：四个整数用 8 位补码表示：

r1 = FEH
r2 = F2H
r3 = 90H
r4 = F8H

运算结果仍然存在一个 8 位寄存器中，判断哪一个乘法会溢出。

8 位补码表示范围是：

-128 ~ +127

先把每个机器数转换成真值。

FEH 是 8 位补码：

FEH = 11111110

最高位是 1，说明是负数。其真值为：

FEH = 254
254 - 256 = -2

所以：

r1 = -2

同理：

r2 = F2H = 242 - 256 = -14
r3 = 90H = 144 - 256 = -112
r4 = F8H = 248 - 256 = -8

逐项计算：

A. r1 × r2 = (-2) × (-14) = 28
B. r2 × r3 = (-14) × (-112) = 1568
C. r1 × r4 = (-2) × (-8) = 16
D. r2 × r4 = (-14) × (-8) = 112

8 位补码能表示的最大正数是 127，所以只有：

1568

超出了 8 位补码范围。

所以第26题选：

B

这题不要直接在十六进制上硬算，最快方法是先转真值，再看结果是否在 -128 ~ +127 内。

第27题：8位补码下计算 z = 2x + y/2

题意是：某字长为 8 位的计算机中，已知：

[x]补 = 11110100
[y]补 = 10110000

若：

z = 2x + y/2

求 z 的机器数。

先把 x、y 从补码转为真值。

x = 11110100，最高位是 1，所以是负数。它对应的无符号值是：

11110100 = F4H = 244

8 位补码真值为：

244 - 256 = -12

所以：

x = -12

y = 10110000，无符号值是：

10110000 = B0H = 176

真值为：

176 - 256 = -80

所以：

y = -80

代入表达式：

z = 2x + y/2
z = 2 × (-12) + (-80)/2
z = -24 - 40
z = -64

8 位补码中，-64 的表示是：

先写出 +64：

01000000

取反加一：

10111111 + 1 = 11000000

所以：

[z]补 = 11000000

选项中写成分组形式就是：

1 1000000

所以第27题选：

A

这题要注意，y/2 对负数来说，在计算机组成原理中常按补码算术右移理解。这里 -80 / 2 = -40，能整除，不涉及向上还是向下取整的问题。

第28题：8位定点补码运算判断溢出

题意是：

x = 103
y = -25

判断下列表达式采用 8 位定点补码运算时，哪个会溢出。

8 位补码范围仍然是：

-128 ~ +127

逐项看真值结果即可。

A：

x + y = 103 + (-25) = 78

78 在范围内，不溢出。

B：

-x + y = -103 + (-25) = -128

-128 是 8 位补码可以表示的最小值，所以不溢出。

注意：很多人会误以为 -128 溢出，但 8 位补码范围是 -128 ~ +127，所以 -128 可以表示。

C：

x - y = 103 - (-25) = 128

128 超过了 8 位补码最大正数 127，所以溢出。

D：

-x - y = -103 - (-25) = -78

-78 在范围内，不溢出。

所以第28题选：

C

这题用真值判断最快。只要结果超出 -128 ~ +127，就一定溢出。

这类题的统一做法

这几题可以套一个固定流程。

第一步，看字长。
如果是 8 位补码，范围是：

-128 ~ +127

如果是 n 位补码，范围是：

-2ⁿ⁻¹ ~ 2ⁿ⁻¹ - 1

第二步，把机器数转真值。
对于 8 位补码：

最高位为 0：直接看成正数
最高位为 1：真值 = 无符号值 - 256

例如：

F2H = 242
242 - 256 = -14

第三步，先用真值算出结果。
尤其是判断溢出时，不要急着二进制硬加，真值法最快。

第四步，看结果是否超出表示范围。
8 位补码只要结果不在：

-128 ~ +127

内，就溢出。

第五步，如果题目问机器数，再把真值转回补码。
负数转补码可以用两种方法：

方法一：正数原码取反加一
方法二：真值 + 2ⁿ

比如 8 位补码表示 -64：

-64 + 256 = 192
192 = C0H = 11000000

这类题真正考的不是复杂计算，而是几个基本点是否稳：补码范围、负数补码转真值、真值转补码、符号扩展、以及 C 语言整型提升规则。

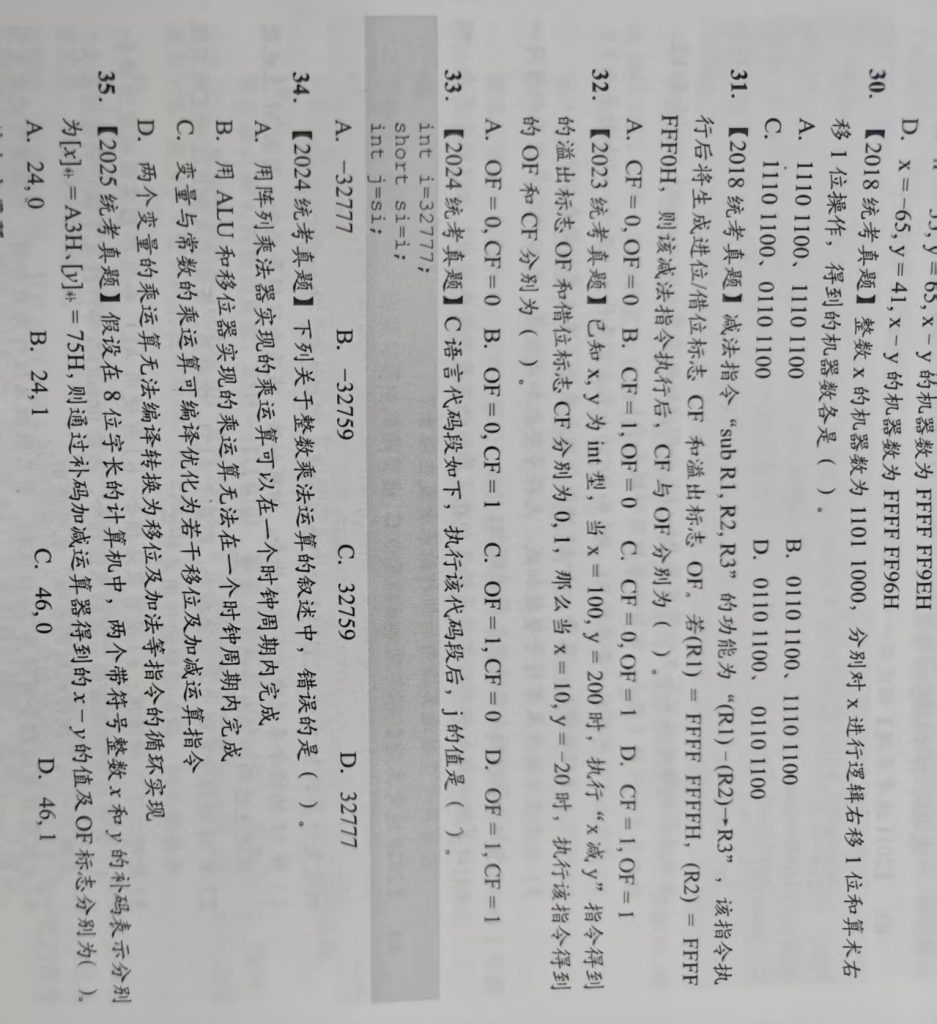

答案汇总：

30：B
31：A
32：B
33：C
34：D
35：D

第30题：逻辑右移与算术右移

原机器数为：

1101 1000

题目问分别进行“逻辑右移 1 位”和“算术右移 1 位”。

逻辑右移的规则是：最高位补 0，低位移出。

1101 1000 逻辑右移 1 位
= 0110 1100

算术右移的规则是：最高位补原符号位。原数最高位是 1，所以右移后最高位仍补 1。

1101 1000 算术右移 1 位
= 1110 1100

所以结果依次是：

0110 1100，1110 1100

选 B。

这类题的关键是：逻辑右移不管符号，统一补 0；算术右移保留符号，正数补 0，负数补 1。

第31题：减法中的 CF 和 OF

题目给出减法指令：

(R1) - (R2) -> R3

已知：

R1 = FFFF FFFFH
R2 = FFFF FFF0H

先按无符号数看：

FFFF FFFFH = 2³² - 1
FFFF FFF0H = 2³² - 16

所以：

FFFF FFFFH - FFFF FFF0H = 0000 000FH

即结果为 15。

对于减法来说，CF 表示借位标志。判断方法很简单：

若无符号数 x < y，则 x - y 需要借位，CF = 1
若无符号数 x >= y，则不需要借位，CF = 0

这里：

FFFF FFFFH > FFFF FFF0H

所以不借位，CF = 0。

再看 OF。OF 是有符号溢出标志。

FFFF FFFFH 表示 -1
FFFF FFF0H 表示 -16

所以：

-1 - (-16) = 15

15 在 32 位补码范围内，不溢出，因此 OF = 0。

所以：

CF = 0，OF = 0

选 A。

这类题必须分清：CF 管无符号借位，OF 管有符号溢出。不要把结果最高位、正负号和 CF 混在一起判断。

第32题：继续考减法的 OF 和 CF

题目已经告诉：

x = 100，y = 200
执行 x - y
OF = 0，CF = 1

这其实是在提示 CF 的判定规则：减法中如果无符号意义下 x < y，则需要借位，CF = 1。

现在问：

x = 10，y = -20
执行 x - y

先看有符号结果：

10 - (-20) = 30

30 在 int 的表示范围内，所以没有有符号溢出：

OF = 0

再看 CF。CF 要从无符号角度看。

在 32 位补码机器中，-20 的机器数不是“负数”，而是一个很大的无符号数：

-20 的补码无符号解释 = 2³² - 20

所以从无符号减法角度看：

10 - (2³² - 20)

显然 10 小于 2³² – 20，需要借位，因此：

CF = 1

所以：

OF = 0，CF = 1

选 B。

这题最容易错在把 y = -20 直接当成普通数学负数去判断 CF。CF 不管有符号语义，它只看机器数的无符号减法是否借位。

第33题：int 转 short，再转 int

代码为：

int i = -32777;
short si = i;
int j = si;

统考默认环境一般按：

int：32 位
short：16 位
补码表示

16 位 short 的范围是：

-32768 ~ 32767

而 -32777 已经超出了 short 的范围。

先求 -32777 的低 16 位。

因为：

32777 = 32768 + 9 = 8009H

所以 32 位补码中：

-32777 = FFFF 7FF7H

赋值给 short 时，只保留低 16 位：

7FF7H

7FF7H 的最高位是 0，所以作为 short 解释时是正数：

7FF7H = 32759

再赋值给 int：

j = 32759

选 C。

这类强制类型转换题要抓住两步：长整数转短整数，截断低位；短整数转长整数，看原类型是否有符号，有符号数要符号扩展。这里截断后最高位为 0，所以扩展后仍是正数。

第34题：整数乘法运算叙述判断

题目问错误的是哪一项。

A：用阵列乘法器实现的乘运算可以在一个时钟周期内完成。
这在组成原理考法中一般认为正确。阵列乘法器属于硬件并行乘法器，可以通过组合逻辑并行产生部分积并求和，速度快，可以设计成一个时钟周期完成。

B：用 ALU 和移位器实现的乘运算无法在一个时钟周期内完成。
这通常正确。用 ALU 和移位器实现乘法，往往对应移位加法的迭代过程，每次处理一位或若干位，通常需要多个时钟周期。

C：变量与常数的乘运算可编译优化为若干移位及加减运算指令。
正确。例如：

x × 8 可以优化为 x << 3
x × 9 可以优化为 (x << 3) + x
x × 15 可以优化为 (x << 4) - x

这叫强度削弱，是常见编译优化。

D：两个变量的乘运算无法编译转换为移位及加法等指令的循环实现。
错误。两个变量相乘当然可以用软件循环实现，比如根据乘数的每一位决定是否累加被乘数，并不断移位。这正是乘法器的基本思想，只不过可以由硬件做，也可以由软件指令序列模拟。

因此错误项是 D。

这题考的不是复杂乘法算法，而是区分“硬件乘法器”“迭代移位加法”“编译优化”。看到“无法”这种绝对说法要特别警惕。

第35题：8 位补码减法与溢出

已知：

[x]补 = A3H
[y]补 = 75H

机器字长为 8 位，都是带符号整数。

先还原真值：

A3H = 1010 0011B

最高位为 1，是负数。其真值为：

A3H = 163
163 - 256 = -93

所以：

x = -93

再看 y：

75H = 0111 0101B

最高位为 0，是正数：

y = 117

数学上：

x - y = -93 - 117 = -210

但 8 位补码能表示的范围是：

-128 ~ 127

-210 超出范围，所以一定溢出：

OF = 1

再看机器实际得到的结果：

A3H - 75H
= A3H + (-75H)

75H 的相反数补码为：

75H = 0111 0101
按位取反：1000 1010
加 1：1000 1011 = 8BH

所以：

A3H + 8BH = 12EH

8 位机器只保留低 8 位：

2EH

2EH 的十进制是：

2 × 16 + 14 = 46

所以机器得到的结果是 46，但这是溢出后的错误结果。

因此：

x - y 的机器结果 = 46
OF = 1

选 D。

这题的关键是：数学真值是 -210，但机器结果按 8 位补码截断后变成 46。题目选项问的是“通过补码加减运算得到的 x – y 的值及 OF 标志”，所以要填机器运算结果和溢出标志，即 46，1。

所以在35题里面，我们知道如果两个数如果它溢出的话，实际上想要求最后输出的值是把一个数转换成补码，相当于补码的补码，对吧？ 在33题里面，在超出了范围里，求第16位该如何快速求呢？我没有看懂这个式子

不是“补码的补码”这个说法最准确，而应理解为：

机器做补码加减法时，不管是否溢出，硬件都会按固定字长只保留低 n 位。溢出只是说明这个 n 位结果不能代表真实数学结果。

所以第35题的本质是：

8 位补码运算：
[x - y]补 = [x]补 + [-y]补

题目给：

[x]补 = A3H
[y]补 = 75H

要做 x - y，机器实际做的是：

[x]补 + [-y]补

而 [-y]补 怎么来？就是对 [y]补 求相反数的补码。

对于补码来说，一个数的相反数补码可以用：

按位取反 + 1

所以：

[y]补 = 75H = 0111 0101

[-y]补：
0111 0101 取反 = 1000 1010
1000 1010 + 1 = 1000 1011 = 8BH

于是：

A3H - 75H
= A3H + 8BH
= 1010 0011
+ 1000 1011
= 1 0010 1110

8 位机器只保留低 8 位：

0010 1110 = 2EH = 46

所以机器最后算出来的低 8 位结果是 46。

但真实数学结果是：

A3H 表示 -93
75H 表示 117

x - y = -93 - 117 = -210

8 位补码范围是：

-128 ~ 127

-210 超范围，所以发生溢出，OF = 1。

因此第35题是：

机器结果 = 46
OF = 1

也就是 D。

这里要特别区分两个东西：

真实数学结果：-210
机器低 8 位结果：46
溢出标志 OF：1

考研题如果问“补码加减运算得到的结果”，一般要写机器保留下来的 n 位结果；如果问“真值是否溢出”，再判断数学结果是否超范围。

---

第33题中，你没看懂的关键式子其实是在快速求“低 16 位”。

代码是：

int i = -32777;
short si = i;
int j = si;

默认按 408 常见考法：

int 是 32 位补码
short 是 16 位补码
int 转 short 时，保留低 16 位
short 转 int 时，符号扩展

所以核心问题是：

-32777 的低 16 位是多少？

方法一：用“模 2¹⁶”最快

16 位机器只保留低 16 位，本质等价于对 2¹⁶ = 65536 取模。

所以：

-32777 在 16 位中的结果
= -32777 mod 65536
= 65536 - 32777
= 32759

因此 short si 中保存的机器数对应的无符号值是 32759。

再看 32759 是否超过 32767：

32759 < 32767

所以它作为 16 位有符号 short 解释时还是正数：

si = 32759

再赋给 int，符号扩展后仍是：

j = 32759

所以选 C。

这个方法最适合考场使用。

方法二：用“越界绕回”理解

16 位 short 的范围是：

-32768 ~ 32767

而：

-32777 = -32768 - 9

它比 short 最小值还小 9。

补码溢出后会从正数最大端附近绕回来。具体是：

-32768 再减 1，会变成 32767
-32768 再减 2，会变成 32766
-32768 再减 9，会变成 32759

所以：

-32777 截断成 short 后 = 32759

这个方法甚至比算十六进制更快。

方法三：用十六进制低 16 位

先看：

32768 = 8000H
32777 = 32768 + 9 = 8009H

所以：

+32777 = 0000 8009H

要求：

-32777 的补码

32 位补码可以用：

2³² - 32777

但由于最后只要低 16 位，所以只看：

2¹⁶ - 32777
= 10000H - 8009H
= 7FF7H

也就是说：

-32777 的低 16 位 = 7FF7H

而：

7FF7H = 32759

所以最后：

j = 32759

---

这类题的统一做法可以记成一句话：

大类型转小类型：截断，保留低位。
小类型转大类型：扩展，有符号数符号扩展，无符号数零扩展。

第33题就是：

int -> short：保留低 16 位
short -> int：因为 short 是有符号类型，所以符号扩展

由于保留下来的低 16 位是：

7FF7H = 0111 1111 1111 0111

最高位是 0，所以符号扩展后还是正数：

0000 0000 0000 0000 0111 1111 1111 0111

因此 j = 32759。

3)x和y相减后的结果存放在寄存器 D中，寄存器 D中的内容是什么？此时溢出标志OF、符号标志 SF 各是什么?

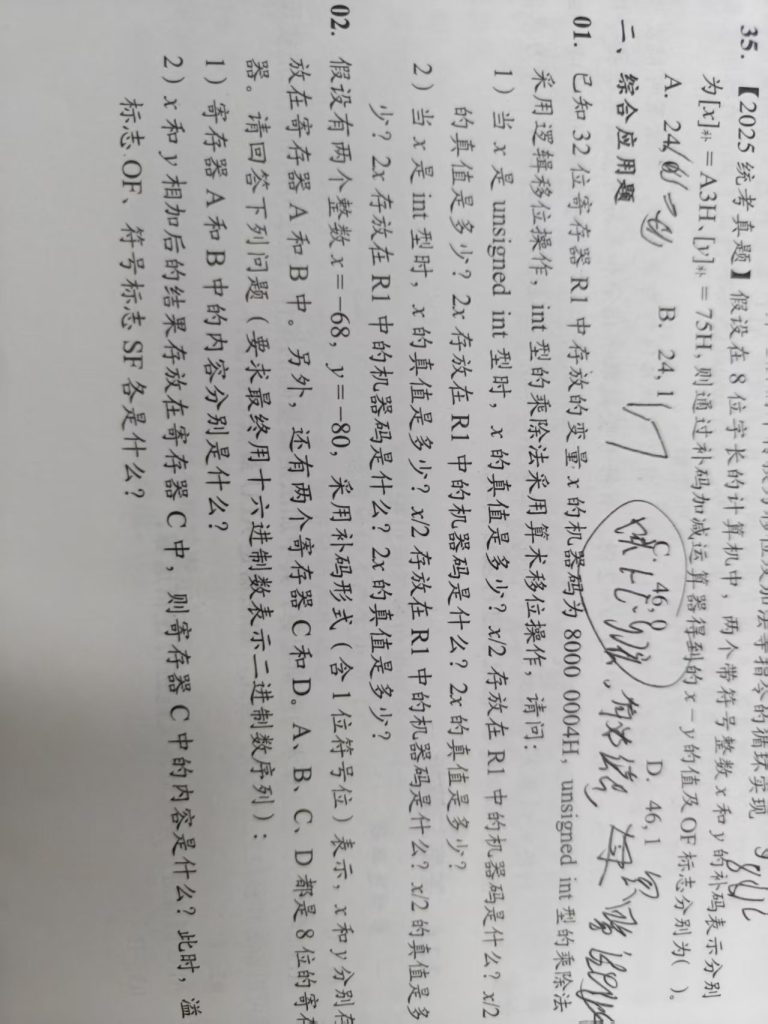

下面按图中的两道综合题来做。核心是两件事：第一题考“同一串机器码按 unsigned / int 解释不同，以及逻辑移位、算术移位的结果”；第二题考“8 位补码加减法、溢出 OF、符号 SF”。

01 题：R1 = 8000 0004H，分别按 unsigned int 和 int 解释

已知 R1 是 32 位寄存器：

R1 = 8000 0004H

写成二进制大致是：

1000 0000 0000 0000 0000 0000 0000 0100

最高位是 1，所以如果按 unsigned int 看，它只是一个很大的正数；如果按 int 补码看，它是一个负数。

1）当 x 是 unsigned int 型时

unsigned int 没有符号位，32 位全部参与数值表示。

x = 8000 0004H
  = 2³¹ + 4
  = 2147483652

所以：

x 的真值 = 2147483652

题目说 unsigned int 型的乘除法采用逻辑移位。

乘以 2，相当于逻辑左移 1 位：

8000 0004H << 1 = 0000 0008H

因为最高位的 1 被移出去了，只保留低 32 位。

所以：

2x 存放在 R1 中的机器码 = 0000 0008H

如果从数学真值看：

2 × 2147483652 = 4294967304

但 32 位 unsigned int 的表示范围是：

0 ~ 2³² - 1
= 0 ~ 4294967295

所以结果超过了 32 位范围。计算机中只保留低 32 位，相当于对 2³² 取模：

4294967304 mod 2³² = 8

因此最终寄存器中结果对应的 unsigned 真值是：

2x 的真值 = 8

再看除以 2。unsigned int 除以 2 用逻辑右移 1 位，高位补 0：

8000 0004H >> 1 = 4000 0002H

所以：

x/2 存放在 R1 中的机器码 = 4000 0002H

其 unsigned 真值为：

4000 0002H = 2³⁰ + 2 = 1073741826

所以：

x/2 的真值 = 1073741826

整理如下：

x 的类型	x 的真值	2x 机器码	2x 真值	x/2 机器码	x/2 真值
unsigned int	2147483652	0000 0008H	8	4000 0002H	1073741826

这里最容易错的是把 8000 0004H 看成负数。它只有在 int 补码解释下才是负数，在 unsigned int 解释下是正数。

2）当 x 是 int 型时

int 默认按 32 位补码解释。最高位为 1，说明它是负数。

补码转真值可以用公式：

真值 = 无符号值 - 2³²

所以：

x = 8000 0004H
  = 2147483652 - 4294967296
  = -2147483644

因此：

x 的真值 = -2147483644

题目说 int 型的乘除法采用算术移位。

先看除以 2。负数算术右移时，高位补 1：

8000 0004H 算术右移 1 位 = C000 0002H

解释为 32 位补码：

C000 0002H = 3221225474 - 4294967296
           = -1073741822

所以：

x/2 存放在 R1 中的机器码 = C000 0002H
x/2 的真值 = -1073741822

再看乘以 2。算术左移和逻辑左移在形式上都是：左移，低位补 0，高位移出。

8000 0004H << 1 = 0000 0008H

所以：

2x 存放在 R1 中的机器码 = 0000 0008H

如果按数学计算：

2x = 2 × (-2147483644)
   = -4294967288

这个数已经超出 32 位 int 的表示范围：

-2³¹ ~ 2³¹ - 1
= -2147483648 ~ 2147483647

所以发生溢出。寄存器只保存左移后的低 32 位结果，即：

0000 0008H

按 int 补码解释为：

2x 的寄存器结果真值 = 8

整理如下：

x 的类型	x 的真值	2x 机器码	2x 结果真值	x/2 机器码	x/2 真值
int	-2147483644	0000 0008H	8	C000 0002H	-1073741822

这一问的陷阱是：int 的 2x 数学真值应该是 -4294967288，但 32 位寄存器装不下，左移后实际保存的是 0000 0008H，再按补码解释就是 8。考研题通常问“存放在寄存器中的机器码”和“寄存器结果的真值”，要以有限字长运算后的机器码为准。

---

02 题：x = -68，y = -80，8 位补码加减法

题目给出：

x = -68
y = -80
A、B、C、D 都是 8 位寄存器
采用补码形式，含 1 位符号位

8 位补码表示范围是：

-128 ~ 127

1）寄存器 A 和 B 中的内容

先求 x = -68 的 8 位补码。

正数 68 的二进制为：

68 = 0100 0100B = 44H

负数补码 = 正数原码按位取反再加 1：

0100 0100
取反：1011 1011
加 1：1011 1100

所以：

-68 的补码 = 1011 1100B = BCH

因此：

A = BCH

再求 y = -80。

80 = 0101 0000B = 50H

取反加 1：

0101 0000
取反：1010 1111
加 1：1011 0000

所以：

-80 的补码 = 1011 0000B = B0H

因此：

B = B0H

答案：

A = BCH
B = B0H

2）x 和 y 相加，结果存放在 C 中

计算：

x + y = -68 + (-80) = -148

但 8 位补码的范围是：

-128 ~ 127

-148 超出了表示范围，所以一定发生溢出。

用机器码加法验证：

  BC
+ B0
----
 16C

8 位寄存器只能保存低 8 位：

C = 6CH

6CH 的二进制是：

0110 1100

最高位是 0，所以符号标志：

SF = 0

两个负数相加，却得到一个正数结果，这是典型的补码溢出：

OF = 1

所以：

C = 6CH
OF = 1
SF = 0

注意，C = 6CH 按 8 位补码解释是真值 +108，这不是数学上的 -148，而是溢出后寄存器中保留下来的错误结果。

3）x 和 y 相减，结果存放在 D 中

这里默认理解为：

x - y

即：

-68 - (-80) = 12

数学结果 12 在 8 位补码范围内，所以不会溢出。

用机器码计算：

x - y = x + (-y)

已知：

y = -80

所以：

-y = +80

+80 的 8 位补码是：

0101 0000B = 50H

于是：

  BC
+ 50
----
 10C

只保留低 8 位：

D = 0CH

0CH 的二进制是：

0000 1100

最高位是 0，所以：

SF = 0

结果没有超出 -128 ~ 127，所以：

OF = 0

因此：

D = 0CH
OF = 0
SF = 0

---

这两题的做题规律

第一题看到 8000 0004H，不要立刻说它是负数。必须先看题目给的是 unsigned int 还是 int。同一串机器码，按 unsigned 解释是 2147483652，按 int 补码解释是 -2147483644。

第二题判断 OF 时，不要只看最高位，也不要和 CF 混淆。补码有符号加法的溢出判断常用规则是：

同号相加，结果异号，则 OF = 1
异号相加，一定不溢出

对于减法：

x - y = x + (-y)

转成加法后再判断即可。

本题答案汇总：

01 题：

unsigned int:
x = 2147483652
2x 机器码 = 0000 0008H，真值 = 8
x/2 机器码 = 4000 0002H，真值 = 1073741826

int:
x = -2147483644
2x 机器码 = 0000 0008H，寄存器结果真值 = 8，发生溢出
x/2 机器码 = C000 0002H，真值 = -1073741822


02 题：

A = BCH
B = B0H

x + y:
C = 6CH
OF = 1
SF = 0

x - y:
D = 0CH
OF = 0
SF = 0

乘法指令阵列乘法实现的乘法指令以及alu和位移显示的乘法指令，这些知识点我不太清楚，能给我讲解一下吗？并且一小问，当取乘积的低n位作为乘法结果时，在判断是否溢出，你既然只取低n位，那么你又是如何知道高n位结果呢？这么多道题目下来，既然有符号整数加减，无符号整数加减，这四种运算都对于一串二进制位进行解释，那么，我们课本上介绍了那么加减法运算器是否都是可以视为这种同一种？并且乘除计算器又该如何理解呢？就像在第四题里面提到了，Alu位移器，寄存器及相应控制逻辑这些内容

可以把这部分统一理解成一句话：加减乘除运算器处理的本质都是二进制位串，所谓有符号、无符号，主要区别不在“怎么加”，而在“怎么解释结果、怎么判断溢出、乘除时是否需要符号扩展和修正”。

第 04 题里提到的“阵列乘法器”“用 ALU 和移位器实现的乘法指令”，其实是在区分两种乘法硬件实现方式：一种偏“串行迭代”，一种偏“并行硬件”。

---

一、先把“ALU、移位器、寄存器、控制逻辑”放到一张图里理解

组成原理里讲运算器时，不要把“运算器”只理解成一个加法器。一个典型 CPU 内部执行算术运算，大致涉及这些部件：

寄存器：保存操作数、部分结果、最终结果
ALU：做加法、减法、逻辑与或非异或、比较等
移位器：完成左移、右移、算术移位、逻辑移位
控制逻辑：决定每一步该谁工作、移几位、加不加、循环几次、结果写到哪里

比如计算乘法 x × y，如果没有专门乘法器，本质上可以拆成：

判断乘数某一位是不是 1
如果是 1，就把被乘数左移若干位后加到部分积中
然后继续检查下一位

这就需要：

寄存器保存 x、y、部分积
移位器负责 x << i 或者整体移位
ALU 负责加法
控制逻辑负责循环、判断、调度

所以题目里说“基于 ALU、位移器、寄存器及相应控制逻辑实现乘法指令”，意思不是说 ALU 本身会乘法，而是说：乘法指令虽然在指令层面是一条指令，但硬件内部用多轮加法和移位把乘法做出来。

---

二、没有乘法指令、ALU 移位实现乘法指令、阵列乘法器，这三者的区别

这三种情况可以按“软件实现、串行硬件实现、并行硬件实现”来理解。

第一种是没有乘法指令。这时程序里的 x * y 不能直接翻译成一条机器乘法指令，只能由编译器生成一段指令序列，例如：

初始化 result = 0
循环检查 y 的每一位
如果当前位是 1，则 result = result + x
x 左移 1 位
y 右移 1 位
循环 n 次

这时每一步都要取指、译码、执行，还要有循环跳转，所以慢。它是“软件层面用很多条指令模拟乘法”。

第二种是有乘法指令，但乘法指令内部由 ALU + 移位器 + 寄存器 + 控制逻辑实现。这时程序层面看起来有一条 MUL 指令，但 CPU 内部仍然要重复执行“移位、判断、加法”的过程。区别是这些步骤在 CPU 控制逻辑内部完成，不需要每一步都暴露成程序中的多条普通指令，所以比软件模拟快。

第三种是阵列乘法器实现的乘法指令。阵列乘法器是专门为乘法设计的组合逻辑或较高并行度硬件。它可以同时生成很多部分积，并通过加法器阵列把这些部分积快速相加。它的硬件成本更高，但速度更快。

所以考研题里常见判断是：

没有乘法指令：最慢
ALU + 移位器实现乘法指令：中间
阵列乘法器实现乘法指令：最快

这里的“最快”和“最慢”不是说某个具体 CPU 一定如此，而是从组成原理的典型模型出发：并行硬件越多，执行时间越短；软件循环越多，执行时间越长。

---

三、用 ALU 和移位器实现乘法，本质是什么

以无符号乘法为例，假设乘数 y 是 8 位：

y = y7 y6 y5 y4 y3 y2 y1 y0

那么：

x × y = y0 × x
      + y1 × (x << 1)
      + y2 × (x << 2)
      + ...
      + y7 × (x << 7)

如果某一位 yi = 0，对应部分积就是 0；如果 yi = 1，对应部分积就是 x << i。

例如：

13 × 11
13 = 0000 1101
11 = 0000 1011

因为 11 = 8 + 2 + 1，所以：

13 × 11 = 13 × (8 + 2 + 1)
        = (13 << 3) + (13 << 1) + 13
        = 104 + 26 + 13
        = 143

这就是“移位 + 加法”实现乘法的本质。

如果是有符号乘法，情况会复杂一点。常见思路有两种：

一种是先把符号拿出来，转成绝对值做无符号乘法，最后根据符号修正结果。

负 × 正 = 负
正 × 负 = 负
负 × 负 = 正

另一种是直接基于补码做乘法，比如 Booth 算法。这类算法会根据乘数相邻位的变化决定加、减或不操作，适合补码有符号乘法。408 一般不会要求把 Booth 乘法全过程背得特别机械，但要知道：有符号乘法可以直接在补码体系下通过加减和移位实现。

---

四、阵列乘法器是什么，为什么快

阵列乘法器可以理解为“把手算乘法的很多步骤用硬件并行铺开”。

手算二进制乘法时，会先产生很多部分积：

        x3 x2 x1 x0
×       y3 y2 y1 y0
--------------------
        x × y0
      x × y1 左移 1 位
    x × y2 左移 2 位
  x × y3 左移 3 位
--------------------
        最终乘积

阵列乘法器会用与门生成部分积。例如 xi × yj 在二进制里就是：

xi AND yj

然后用一堆半加器、全加器把这些部分积加起来。

它的优势是并行度高，不用像“ALU + 移位器”那样一轮一轮循环 n 次。缺点是硬件面积大、成本高、功耗也可能更高。

考研中对阵列乘法器通常不考特别深的电路细节，重点是知道：

阵列乘法器：用大量硬件并行产生和累加部分积，速度快，硬件复杂
ALU + 移位器乘法：用少量硬件反复迭代，速度慢一些，硬件简单
软件模拟乘法：没有乘法指令，用多条指令完成，通常最慢

---

五、“只取低 n 位作为乘法结果”，为什么还能知道高 n 位

这个问题很关键。

题目说“只取低 n 位作为乘法结果”，并不等于硬件或者分析过程完全不知道高 n 位。这里要分清两个层面：

完整乘积：n 位 × n 位，理论上最多需要 2n 位保存
返回结果：某些指令或 C 语言表达式只保留低 n 位

也就是说，完整乘积本来是 2n 位，只是最终写回目标寄存器或函数返回值时只保留低 n 位。

例如 32 位乘法：

32 位 × 32 位 = 最多 64 位乘积

如果函数返回类型是 32 位 int 或 unsigned int，那么最终只返回低 32 位。但是在判断是否溢出时，要看真实数学乘积能不能放进 32 位。如果不能放进去，即使低 32 位存在，也说明发生了溢出。

所以“如何知道高 n 位”有三种情况：

第一种，从题目分析角度，可以直接算完整 2n 位乘积。组成原理题目通常要求从机器数和真值角度分析，不是说程序运行时一定把高 n 位返回给用户。

第二种，从硬件角度，很多乘法指令内部确实会产生 2n 位乘积，只是最后根据指令格式保存其中一部分。有些体系结构还会把高位和低位分别放到两个寄存器中。例如常见教材模型里经常默认乘积寄存器可以保存双倍字长结果。

第三种，如果某个机器真的只实现“模 2ⁿ 乘法”，只给出低 n 位，且没有额外标志位或高位寄存器，那么单靠最终低 n 位确实无法还原高 n 位。因为不同的完整乘积可能具有相同的低 n 位。

例如 8 位结果只看到：

低 8 位 = FEH

它可能来自：

00FEH
01FEH
02FEH
FFFEH
...

低 8 位相同，高 8 位可以不同。所以如果硬件完全丢弃高位且不提供任何溢出标志，运行后就不能从低 n 位唯一判断高 n 位是什么。

但考研题里问“当取低 n 位作为结果时如何判断溢出”，默认是从完整 2n 位乘积判断，或者假设硬件在产生完整乘积/部分积过程中有能力检测被舍弃的高位。

---

六、无符号乘法只取低 n 位时，怎么判断溢出

无符号数的 n 位范围是：

0 ~ 2ⁿ - 1

两个 n 位无符号数相乘，真实结果最多需要 2n 位。

如果完整 2n 位乘积的高 n 位全为 0，说明乘积没有超过 n 位范围，可以安全放进低 n 位。

高 n 位 = 000...000  → 无符号乘法不溢出
高 n 位 ≠ 000...000 → 无符号乘法溢出

例如 8 位无符号乘法：

20 × 10 = 200

200 可以用 8 位无符号数表示：

完整 16 位：0000 0000 1100 1000
高 8 位：0000 0000
低 8 位：1100 1000

高 8 位全 0，所以不溢出。

再如：

200 × 2 = 400

400 超过 8 位无符号范围 0 ~ 255：

完整 16 位：0000 0001 1001 0000
高 8 位：0000 0001
低 8 位：1001 0000

高 8 位不全为 0，所以无符号乘法溢出。最终若只保存低 8 位，会得到 90H = 144，但真实结果 400 的高位信息丢了。

---

七、有符号乘法只取低 n 位时，怎么判断溢出

有符号补码 n 位范围是：

-2ⁿ⁻¹ ~ 2ⁿ⁻¹ - 1

有符号乘法判断溢出不能简单看高 n 位是否全 0，因为负数的正确扩展高位应该是全 1。

规则是：

有符号乘法不溢出 ⇔ 完整 2n 位乘积的高 n 位，必须是低 n 位符号位的符号扩展

换句话说：

如果低 n 位的最高位是 0，说明低 n 位表示非负数，那么高 n 位应该全是 0。

高 n 位全 0，低 n 位最高位为 0 → 不溢出

如果低 n 位的最高位是 1，说明低 n 位表示负数，那么高 n 位应该全是 1。

高 n 位全 1，低 n 位最高位为 1 → 不溢出

否则就是有符号溢出。

举一个 8 位例子：

-2 × 3 = -6

8 位低位结果是：

FAH = 1111 1010

完整 16 位补码乘积应该是：

1111 1111 1111 1010

高 8 位是 1111 1111，正好是低 8 位符号位 1 的扩展，所以不溢出。

再看：

100 × 2 = 200

200 超过 8 位有符号范围 -128 ~ 127。完整 16 位是：

0000 0000 1100 1000

低 8 位是：

1100 1000

低 8 位最高位是 1，按 8 位补码会解释成负数 -56。如果它真的是一个合法的 8 位负数结果，那么高 8 位应该全为 1，但现在高 8 位是全 0。

高 8 位 = 0000 0000
低 8 位符号位 = 1
不符合符号扩展 → 有符号溢出

所以本题第 04 题里：

n = 32
x = 2³¹ - 1 = 7FFFFFFFH
y = 2

完整 64 位乘积：

00000000 FFFFFFFE

对无符号乘法：

高 32 位 = 00000000

高 32 位全 0，所以无符号结果放入 32 位不溢出。

对有符号乘法：

低 32 位 = FFFFFFFE
低 32 位符号位 = 1

如果它作为合法的 32 位有符号结果，64 位完整乘积的高 32 位应该是：

FFFFFFFF

但实际高 32 位是：

00000000

不符合符号扩展，所以有符号乘法溢出。

这也是这题的核心陷阱：同样的低 32 位 FFFFFFFEH，作为 unsigned 是 4294967294，没溢出；作为 signed 是 -2，但真实数学结果是 4294967294，所以 signed 溢出。

---

八、加减法运算器：有符号和无符号是不是可以看成同一个？

可以。对于加法和减法，核心结论就是：

有符号整数加法
无符号整数加法
有符号整数减法
无符号整数减法

底层都可以用同一个二进制加法器完成。

原因是补码体系有一个非常重要的性质：补码加减法和无符号模 2ⁿ 加减法在位级运算规则上完全一致。

比如 8 位加法器做的事情只是：

把两个 8 位二进制位串相加
保留低 8 位
产生进位标志

它不关心这两个位串是 signed 还是 unsigned。

例如：

1000 0110 + 1111 0110 = 1 0111 1100

8 位加法器只知道：

低 8 位 = 0111 1100
最高位向外有进位

至于它表示什么，要看解释方式：

unsigned: 134 + 246 = 380，低 8 位为 124，有进位
signed: -122 + (-10) = -132，低 8 位为 +124，有符号溢出

同一个加法结果，分别产生不同的“语义判断”。

对无符号加法，主要看 CF：

CF = 1 通常表示最高位产生进位，即无符号加法超过范围

对有符号加法，主要看 OF：

OF = 1 表示补码有符号溢出

判断有符号加法溢出最常用的方法是：

同号相加，结果异号 → 溢出
异号相加 → 不可能溢出

减法也可以用同一个加法器，因为：

A - B = A + (-B)

而补码里的 -B 可以通过：

B 按位取反，再加 1

实现。所以减法器通常可以设计成“加法器 + 取反控制 + 低位进位 1”。

也就是说，加法器不需要知道“这是 signed 还是 unsigned”。真正不同的是结果出来之后：

无符号减法看是否借位，常用 CF 判断
有符号减法看 OF 判断补码溢出

所以课本里的“加减法运算器”完全可以理解成同一个底层部件：同一个加法器完成位串加减，不同标志位负责不同语义解释。

---

九、乘除运算器是否也能像加减法一样完全视为同一个？

这里要稍微区分。

对“只取低 n 位的乘法结果”而言，有一个重要结论：

n 位乘法只看低 n 位时，有符号乘法和无符号乘法的低 n 位结果相同。

原因是低 n 位本质上都是模 2ⁿ 的乘积。

例如：

8 位下：
FEH 可以解释为 unsigned 254，也可以解释为 signed -2

如果只看低 8 位，很多时候 signed 和 unsigned 的乘积低位是一样的。

但是，如果要得到完整 2n 位乘积，高 n 位就可能不同，因为 signed 乘法需要符号扩展，unsigned 乘法需要零扩展。

比如 8 位：

FEH × 02H

如果按无符号：

254 × 2 = 508
完整 16 位 = 01FCH

如果按有符号：

-2 × 2 = -4
完整 16 位 = FFFCH

低 8 位都是：

FCH

但高 8 位不同：

无符号高 8 位 = 01H
有符号高 8 位 = FFH

所以乘法的结论是：

只要低 n 位：有符号/无符号乘法结果低位相同
要完整 2n 位：有符号/无符号乘法结果可能不同
溢出判断：有符号/无符号规则不同

这和加减法类似，但又比加减法多一层复杂性：乘法天然可能产生双倍字长结果。

---

十、除法为什么不能简单完全类比加法器

除法比乘法更要注意 signed 和 unsigned 的差异。

因为除法不是简单的模 2ⁿ 位级运算。加法、减法、乘法的低 n 位都和模 2ⁿ 运算关系很强，而除法会涉及商和余数， signed 和 unsigned 解释会直接改变数学意义。

比如同一串 8 位：

1111 1110

按 unsigned 是：

254

按 signed 是：

-2

那么：

254 ÷ 2 = 127
-2 ÷ 2 = -1

商完全不同。

所以除法器通常需要区分：

无符号除法：按非负整数做除法
有符号除法：先处理符号，或用补码除法规则处理，商和余数还要符合符号规则

在指令系统中，很多机器会区分 signed divide 和 unsigned divide，例如有符号除法指令、无符号除法指令。乘法也常常区分有符号乘法和无符号乘法，尤其是当结果要保留高位或双倍字长时。

因此考研里可以这样记：

加减法：底层加法器完全可共用，signed/unsigned 主要区别在标志位解释
乘法：低 n 位可共用思路，但完整 2n 位和溢出判断要区分 signed/unsigned
除法：signed/unsigned 的数学意义不同，通常需要区分处理

---

十一、这类题的快速做题框架

遇到这种题，先不要急着背硬件名词。先判断题目问的是哪一层。

如果问“能不能用同一个加法器实现有符号/无符号加减”，答案基本是：

能。因为底层都是二进制加法，减法转加法。
区别在解释方式和溢出标志。

如果问“无符号加减是否溢出”，重点看：

加法：最高位是否产生进位，CF
减法：是否发生借位，CF

如果问“有符号加减是否溢出”，重点看：

加法：同号相加结果异号
减法：A - B，A 和 B 异号且结果符号与 A 不同

如果问“乘法指令怎么实现”，优先按三层回答：

没有乘法指令：软件用加法、移位、循环模拟
ALU + 移位器实现：一条乘法指令内部迭代完成加法和移位
阵列乘法器实现：专用并行硬件生成和累加部分积，速度最快

如果问“只取低 n 位如何判断乘法溢出”，就看完整 2n 位乘积：

无符号：高 n 位全 0 → 不溢出；否则溢出
有符号：高 n 位是低 n 位符号位的扩展 → 不溢出；否则溢出

最后要特别记住第 04 题这种陷阱：

完整乘积 = 00000000 FFFFFFFE

unsigned：
高 32 位全 0，所以不溢出

signed：
低 32 位符号位为 1，但高 32 位不是全 1，所以溢出

这里不是“低 32 位一样，所以溢出情况一样”。恰恰相反，低位一样，但解释方式和溢出判断不同，才是这类题的考点。
